Förderrohre für geschlossenen Schüttguttransport
AViTEQ Förderrohre transportieren rieselfähige Schüttgüter horizontal und in geschlossener Bauform. Die Schwingungen des Förderrohrs bewegen das Material entlang der Förderstrecke. So lässt sich Schüttgut kontrolliert und staubdicht fördern, auch wenn hohe Anforderungen an Sauberkeit und Hygiene bestehen.
Was ist ein Förderrohr und wie funktioniert es?
Ein Förderrohr ist ein geschlossenes Fördergerät für den Transport von Schüttgut. Anders als bei einem Förderband oder einer offenen Rinne bleibt das Fördergut während des Transports im Rohrkörper. Der Antrieb versetzt das Rohr in Schwingung. Dadurch wird das Material in Förderrichtung bewegt.
Das Förderrohr eignet sich besonders, wenn Schüttgüter in einer geschlossenen Förderstrecke transportiert werden sollen. Je nach Anforderung übernimmt es neben dem Fördern auch die kontrollierte Zuführung oder Dosierung des Materials.
Mit den unterschiedlichen Antrieben passen Sie Fördergeschwindigkeit und -intensität Ihren individuellen Zielen und Anforderungen an, was mithilfe des Reversierbetriebs in beide Richtungen möglich ist. Die Reversiertechnik ermöglicht die Kostenersparnis für Klappensysteme, erleichtert das wechselseitige Dosieren und Verpacken und minimiert Reinigungsarbeiten. Dabei spielen unsere Magnetvibratoren eine entscheidende Rolle, da sie eine präzise Dosierung und vielfältige verfahrenstechnische Prozesse ermöglichen.
- Breites Anwendungsspektrum
- Staubdicht
- Lebensmittelgeeignete Ausführungen
- Antriebe mittels Magnetvibrator/en oder Unwuchtmotor/en (ATEX-Ausführung)
- Reihenschaltung
- Mehrere Antriebe
- Reversierbetrieb
- Getrennter Austausch von Rohrkörper oder Antriebstraverse (Schellenvariante)
- Normal- oder Edelstahl

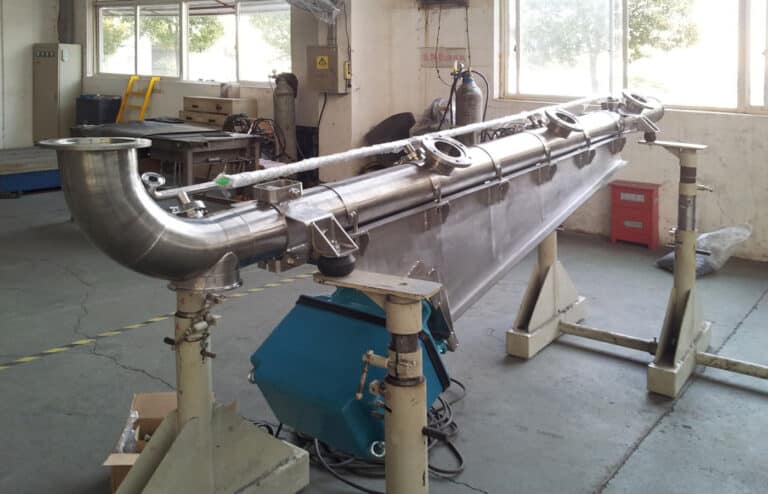

Aufbau und Antrieb eines Förderrohrs

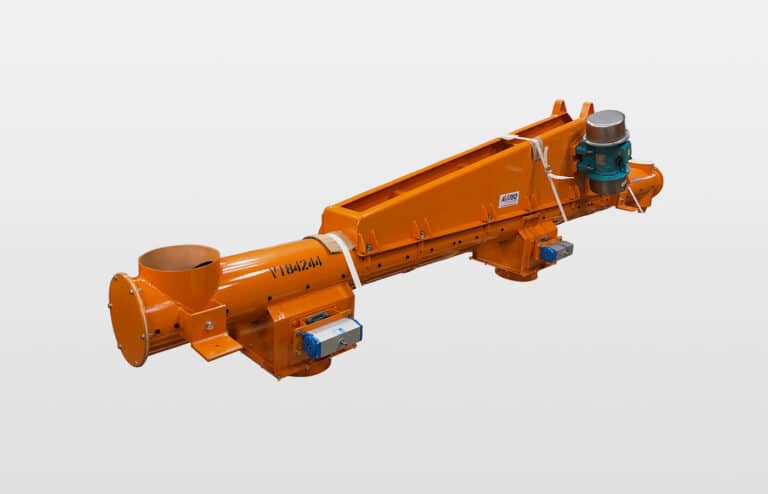

Ein AViTEQ Förderrohr besteht im Wesentlichen aus dem Rohrkörper, einer Antriebstraverse, dem Antrieb, Einlauf und Auslauf sowie elastischen Abstützelementen. Flexible Dichtungen unterstützen eine geschlossene Anbindung an die angrenzende Anlage.

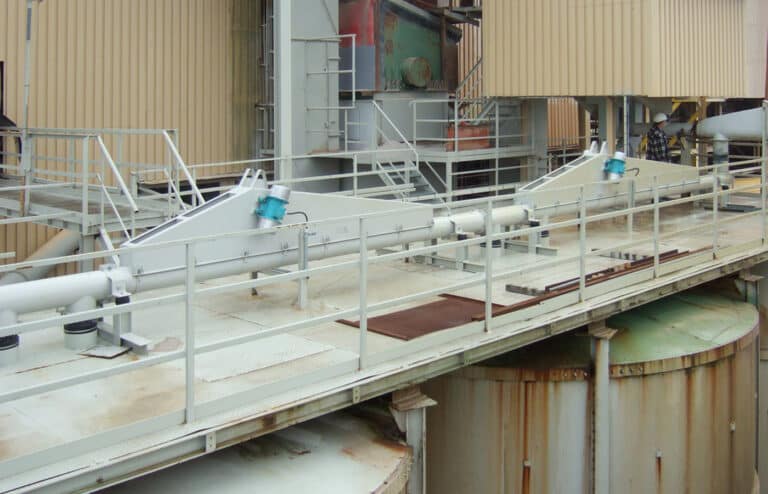

Für den Antrieb kommen Magnetvibratoren oder Unwuchtmotoren zum Einsatz. Die passende Lösung richtet sich nach Fördergut, gewünschter Förderleistung, Regelungsbedarf und Anlagenkonzept. Bei längeren Förderstrecken können mehrere Förderrohre miteinander kombiniert werden.
-

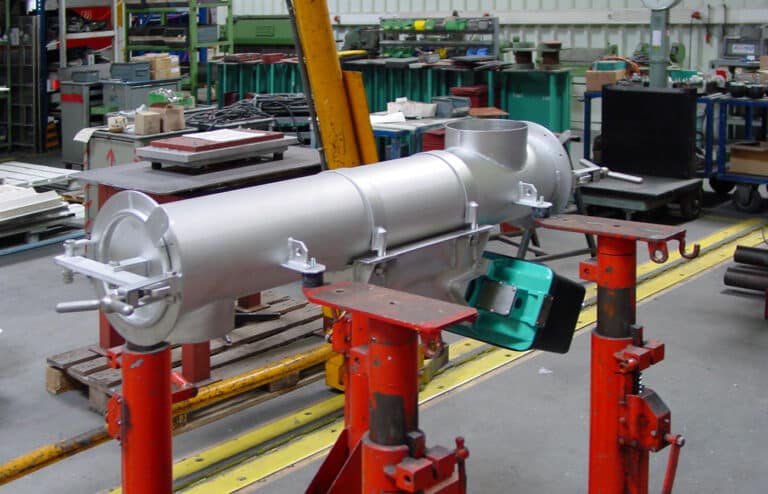

Einfacher Aufbau und geringer Wartungsaufwand
-
Förderrohre mit lösbarer Antriebstraverse für einfache Reinigung und Wartung
-
Mehrere Antriebsmöglichkeiten
-

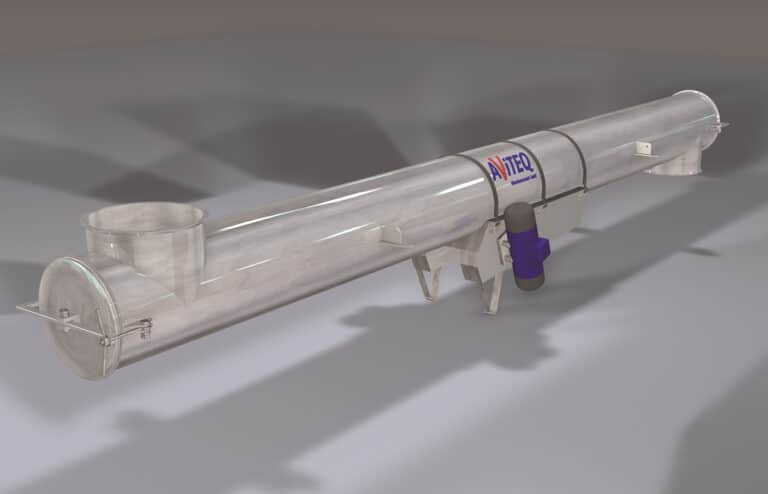

Wahlweise geschweißt oder lösbar mittels Rohrschellen
-
Ein-/Auslaufstützen für zusätzliche Stabilität
-
Flexible Dichtungen gegen Materialverlust, Staub- und Emissionsausstoß
Wann ist ein Schwingförderrohr eine passende Lösung?
Ein Förderrohr ist eine passende Lösung, wenn Schüttgut geschlossen und kontrolliert transportiert werden soll. Die Rohrbauform schützt das Fördergut vor äußeren Einflüssen und hilft, Staubemissionen zu begrenzen. Hygienische Ausführungen eignen sich für Anwendungen mit erhöhten Anforderungen an Sauberkeit.
Ein Förderrohr kann besonders dann Vorteile bieten, wenn
- staubdichter Transport gefragt ist
- das Fördergut vor Verunreinigungen geschützt werden soll
- eine geschlossene Bauform in die Anlage integriert werden muss
- Fördergeschwindigkeit oder Materialzufuhr angepasst werden sollen
- eine Reversierfunktion für wechselnde Förderrichtungen benötigt wird
- eine reinigungsfreundliche oder lebensmittelgeeignete Ausführung erforderlich ist
Die tatsächliche Eignung hängt immer von den Eigenschaften des Förderguts und den Betriebsbedingungen ab. Dazu zählen unter anderem Korngröße, Feuchtigkeit, Schüttdichte, Temperatur und Abrasivität.
Welche Ausführung passt zu Ihrer Förderaufgabe?
Förderrohre werden auf die jeweilige Anwendung abgestimmt. Neben der Förderleistung bestimmen das Fördergut, die gewünschte Förderstrecke und die Einbausituation die Ausführung.
Antrieb, Werkstoff und Bauform
| Auswahlmerkmal | Mögliche Ausführung | Worauf kommt es bei der Auswahl an? |
| Antrieb | Magnetvibrator oder Unwuchtmotor | Erforderliche Förderleistung Regelbarkeit und Anlagenkonzept |
| Werkstoff | Normalstahl oder Edelstahl | Korrosionsbeanspruchung Fördergut und Hygieneanforderungen |
| Antriebstraverse | Geschweißt oder lösbar mit Rohrschellen befestigt | Reinigunszugang Wartung und Austauschbarkeit |
| Förderstrecke | Einzelrohr oder mehrere kombinierte Rohre | Benötigte Länge und verfügbare Einbaumaße |
| Förderrichtung | Standard- oder Reversierbetrieb | Prozessablauf und gewünschte Materialverteilung |
| Anschlüsse | Einlauf- und Auslauf in passender Ausführung | Schnittstellen zur bestehenden Anlage |
FAQ Förderrohre
Ein Vibrationsförderrohr ist insbesondere dann vorteilhaft, wenn empfindliche, abrasive oder staubige Schüttgüter gefördert werden sollen. Im Gegensatz zur Schnecke gibt es keine rotierenden Bauteile im Produktstrom. Dadurch entstehen weniger Verschleiß, geringere Wartungskosten und deutlich reduzierte Produktzerstörung.
Zudem eignet sich das System besonders für staubfreie, geschlossene Förderprozesse sowie für Anwendungen in ATEX-Zonen. Förderleistungen von wenigen kg/h bis zu mehreren t/h sind je nach Auslegung realisierbar.
Für eine belastbare Bewertung sind Angaben zu Schüttgut, Fördermenge und Förderstrecke erforderlich.
Vibrationsförderrohre eignen sich für Pulver, Granulate, Schüttgüter mit wechselnder Korngröße sowie abrasive oder temperaturempfindliche Materialien. Typische Anwendungen finden sich in der Chemie-, Lebensmittel-, Recycling- und Kunststoffindustrie.
Auch bei empfindlichen Produkten, bei denen Bruch vermieden werden muss, bietet die schwingungsbasierte Förderung Vorteile, da keine mechanische Verdichtung stattfindet.
Eine projektspezifische Auslegung berücksichtigt Schüttdichte, Korngröße, Feuchte und Fließeigenschaften.
Die geschlossene Bauform eignet sich für staubarme oder staubfreie Förderkonzepte. Die tatsächliche Dichtheit hängt aber von Rohrverbindungen, Dichtungen, Einlauf und Auslauf sowie den Prozessbedingungen ab. Daher kann die Rohrform allein nicht als Beleg für eine garantierte Staubdichtheit herangezogen werden.
Der einfache Aufbau erleichtert Montage, Reinigung und Wartung. Je nach Ausführung ist die Antriebstraverse geschweißt oder lösbar mit Rohrschellen befestigt. Die lösbare Variante ermöglicht den getrennten Austausch von Rohrkörper und Antriebstraverse und verbessert den Zugang. Einlauf und Auslauf lassen sich an die angrenzenden Prozessschritte und Reinigungswünsche anpassen. Die Anschluss- und Aufstellungsplanung erfolgt passend zu den Bedingungen vor Ort.
