AViTEQ SIEBTECHNIK

Kreisschwingsieb

Mit dem leistungsstarken AViTEQ Kreisschwingsieb gelingt die effiziente, schnelle Klassierung von mittel- bis grobkörnigem Schüttgut. Darüber hinaus eignet sich der Kreisschwinger auch für die Beseitigung von Fremdkörpern sowie die Entwässerung.

Bis zu 9.000mm Länge
Das AViTEQ Kreisschwinsieb ist auch über große Strecken hinweg flexibel zur Siebung einsetzbar.
Bis zu 4.000mm Breite
Je nach Anforderungen kann der Kreisschwinger in der Breite angepasst werden.
Bis zu750m³/h Durchsatz
Dank der hohen Durchsatzleistung des Schwingsiebs werden Schüttgüter effizient geteilt und gesiebt.

Auf einen Blick

  • Optimale Neigung: Das AViTEQ Schwingsieb nutzt ungerichtete Schwingungen, um mittel- bis grobkörnige Schüttgüter im Korngrößenbereich 5 bis 300 mm zuverlässig zu trennen. Durch die indirekte Erregung der Siebgewebe wird der gesamte Siebrahmen bewegt und erzeugt eine kreisförmige Schwingung mit geringer Beschleunigung des Siebguts. Um dabei eine ideale Transportgeschwindigkeit zu erzielen, ist die Siebfläche zusätzlich um 15 bis 30 Grad geneigt.
  • Flexibel anpassbar: Das Kreisschwingsieb lässt sich individuell an jeden Anwendungsfall anpassen. Die Baugröße und konstruktive Ausführung orientieren sich dabei an der gewünschten Durchsatzmenge. Und mit unterschiedlichen Siebformen, Siebmaschen und Siebmaterialien werden Sie jedem Schüttgut und jeder Siebaufgabe gerecht.
  • Geringe Betriebskosten: Der gesamte Siebkörper mit Traverse, Siebeinsätzen und Antriebssystem ist auf Betriebssicherheit, Widerstandsfähigkeit und eine lange Lebensdauer ausgelegt. Als Anwender profitieren Sie von hoher Produktivität und geringen Betriebskosten.

Sieben, klassieren und entwässern mit nur einem Gerät

Kreisschwingsiebe punkten in der Schüttgutverarbeitung durch vielseitige Anwendungen, geringe Betriebskosten und ein attraktives Preis-Leistungs-Verhältnis. Bei der Klassierung von mittel- bis grobkörnigen Schüttgütern agiert das AViTEQ Kreisschwingsieb in einem breiten Korngrößenbereich von 5 bis 300 mm – dabei sind sowohl Nass- als auch Trockensiebungen möglich. Bei der Schutzabsiebung punktet der Kreisschwinger durch die zuverlässige Entfernung von unerwünschten Fremdkörpern oder Verunreinigungen aus dem Schüttgut. Und auch beim Entwässern von Schüttgut lässt sich das Kreisschwingsieb einsetzen. Die wichtigsten Vorteile des AViTEQ Kreisschwingers auf einen Blick:

  • geringe Betriebskosten dank hoher Standzeiten
  • hohe Betriebssicherheit
  • attraktives Preis-Leistungs-Verhältnis
  • flexibel an den Einsatzfall anpassbar

Robuster und schwingungssteifer Aufbau

Der Aufbau unseres AViTEQ Kreisschwingers folgt der Prämisse einer langlebigen Konstruktion bei gleichzeitig geringen Betriebskosten. Der robuste Siebrahmen wird dazu mithilfe von elastischen Abstützelementen auf der Antriebstraverse positioniert. Im Siebrahmen lassen sich – je nach Einsatzzweck und Schüttgut – Siebeinsätze mit unterschiedlichen Materialien positionieren. Dabei gehören PU, Federstahl, VA, Spaltsiebe und Lochbleche zu den klassischen Siebmaterialien. Der Antrieb des Kreisschwingers erfolgt über eine Unwuchtzelle ode eine Unwuchtwelle und einen Unwuchtmotor. Die Hauptkomponenten des Kreisschwingers im Überblick:

  • Siebkörper mit Antriebstraverse
  • Siebeinsätze/-Kassetten
  • Spannsiebbeläge
  • Antrieb
  • Ein-/Auslaufstutzen (optional)
  • elastische Abstützelemente
  • flexible Dichtungen

Individuelle Auslegung des Kreisschwingers

Bei der Dimensionierung des Kreisschwingsiebs berücksichtigen wir die Art und Menge des Förderguts sowie Ihre Vorgaben zur Siebleistung und -genauigkeit. Zudem integrieren wir unternehmensspezifische Anforderungen an Geometrie und Einbaumaßnahmen. Unsere Kreisschwinger können Durchsatzleistungen von bis zu 750 m³/h bewältigen und haben eine beeindruckende Länge von bis zu 9.000 mm bei einer Breite von bis zu 4.000 mm. Für Anwendungen, die weniger Verschleiß aufweisen, bieten wir auch Vibriersiebe mit einem einzigen Antrieb über dem verwindungssteifen Siebrahmen als kostengünstige Alternative an. Die wichtigsten Vorgaben zur Dimensionierung des AViTEQ Kreisschwingsiebs:

  • Art und Größe des Förderguts
  • Anforderung an die Siebleistung und Siebgenauigkeit
  • gewünschte Durchsatzmenge
  • erforderliche Geometrie
  • mögliche Einbaumaße

PRODUKTBILDER

Kreisschwingsiebe im Praxiseinsatz

Ob im Bergbau, in der Industrie oder bei der Verarbeitung von Elektroschrott – die Einsatzgebiete von Kreisschwingsieben sind vielseitig. Unsere Produktbilder zeigen das beliebte AViTEQ Schwingsieb im Praxiseinsatz – machen Sie sich selbst ein Bild.

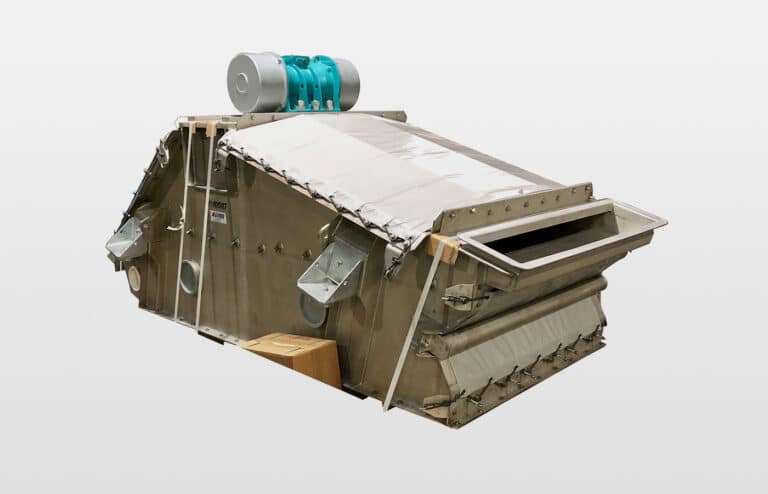

Kreisschwingsieb mit einem Unwuchtmotor für Düngemittel

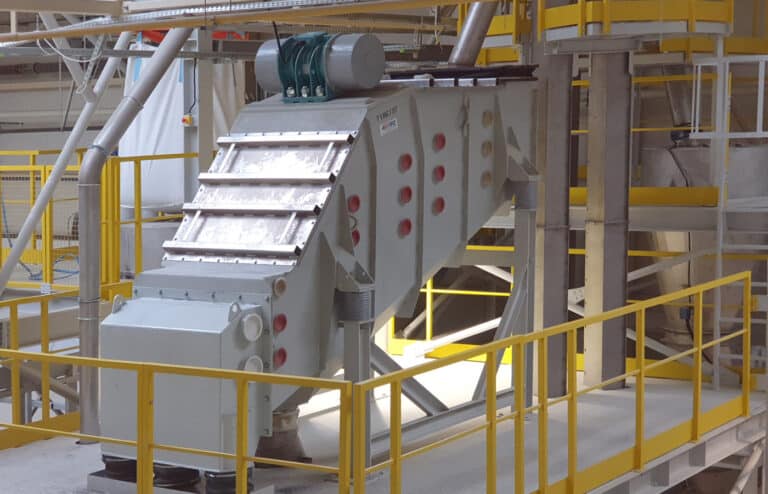

Kreisschwingsieb mit Unwuchtzellen

Mehrdeck-Kreisschwingsieb im Produktionsprozess

Doppeldeck-Kreisschwingsieb mit Unwuchtzellen

Kreisschwingsieb im Sandaufbereitungsprozess

Kreisschwingsieb bei Testlauf

Kreisschwingsieb mit Unwuchtzellen

AViTEQ ANTRIEBSTECHNIK

Geregelte Förderung garantiert

Der Antrieb ist eine wichtige Komponente, die mittels Vibrationen für Bewegung des Förderguts und für dessen gleichmäßige Verteilung entlang des Wendelförderers sorgt, womit sich Verstopfungen und Überlastungen vermeiden lassen. Über die Unwuchtmotoren werden Fördergeschwindigkeit und -leistung geregelt.

AViTEQ unwuchtmotor
ANTRIEBSTECHNIK

Unwuchtmotor

Erfahren Sie hier mehr über unsere Unwuchtmotoren

AViTEQ LÖSUNGEN

Expertise für Ihre Branche

Mit über 80 Jahren weltweiter Erfahrung haben wir bei AViTEQ uns auf die vielfältigen Anforderungen unterschiedlicher Branchen spezialisiert. Unser umfassendes Produktspektrum bietet maßgeschneiderte Lösungen, um Schüttgüter in verschiedenen Produktionsprozessen effizient und sicher zu handhaben – von Schüttguttransport bis zur thermischen Behandlung. Entdecken Sie unsere breite Palette an Maschinenlösungen, die Ihnen helfen, Ihre branchenspezifischen Anforderungen zu erfüllen.
