AViTEQ FÖRDERTECHNIK

Lenkergeführte Förderrinne

Unsere lenkergeführten Förderrinnen übernehmen bei industriellen Produktionsprozessen den sicheren Abtransport von scharfkantigen oder heißen Abfallprodukten. Die kompakten Flachbaurinnen arbeiten wartungsarm, produktschonend und betriebssicher.

Bis zu 900mm Breite
Dank der flexiblen Breite bis zu 900 mm ist ein Transport von großen Mengen möglich.
Bis zu 22m Länge
Die lenkgeführte Förderrinne ermöglicht einen effizienten Transport über weite Strecken.
Bis zu 180m³/h Durchsatz
Die Durchsatzleistung pro m³/h ermöglicht eine effiziente Förderung von Schüttgütern.

Auf einen Blick

  • Ideale Kraftaufnahme: Die clevere Konstruktion mit einem Rinnentrog, der über Lenkerfedern mit einem druckfedergelagerten Gegenschwingrahmen verbunden ist, sorgt für eine optimale Kraftaufnahme. Bis zu 99 % der dynamischen Kräfte werden isoliert.
  • Platzsparender Aufbau: Gestell und Fundament der lenkergeführten Förderrinnen können dank der intelligenten Kraftisolierung klein gehalten werden, wodurch die Bauhöhe sehr gering ausfällt. Diese platzoptimierte Konstruktionsweise ermöglicht es, die Förderanlage ideal in Ihren Produktionsprozess zu integrieren.
  • Produktschonender Transport: Abfallprodukte aus Fertigungsprozessen werden häufig an anderer Stelle wieder dem Prozess zugeführt oder anderweitig verwertet. Aus diesem Grund arbeiten unsere lenkergeführten Flachbaurinnen besonders produktschonend.

Austragen, beschicken und fördern von Abfallprodukten

Die Förderung scharfkantiger oder heißer Abfallprodukte wird bei industriellen Produktionsprozessen oft als Unterflur-Lösung realisiert. Dabei müssen Metallspäne, Gießereisand, Stanzabfälle oder andere Abfallprodukte häufig über lange Strecken transportiert werden, um sie der Entsorgung zuzuführen. Der Nachteil: hohe Wartungskosten, eine aufwändige Reinigung der Gräben und häufige Produktionsunterbrechungen. Unsere lenkergeführten Förderrinnen setzen genau hier an und ermöglichen den sicheren, produktschonenden und kompakten Transport von Abfallprodukten. Auch in staubgeschützter Ausführung. Die Vorteile der lenkergeführten Förderrinne im Überblick:

  • geringe Bauhöhe
  • Sicherer Transport heißer und scharfkantiger Produkte
  • produktschonende Betriebsweise
  • bis zu 22.000 mm langer Rinnentrog
  • staubgeschützte Ausführung
  • Hoher Durchsatz
  • Geringer Verschleiß und Wartungsaufwand

Der Aufbau: Kompakt, wartungsarm, produktschonend

Clever gelöst: Die lenkergeführte Förderrinne kann dank der intelligenten Isolierung dynamischer Kräfte besonders kompakt gebaut werden. Der Rinnentrog der Förderanlage ist über Lenkerfedern mit einem druckfedergelagerten Gegenschwingrahmen verbunden. Diese Konstruktionsweise sorgt dafür, dass bis zu 99 % der dynamischen Kräfte isoliert werden und Gestelle sowie Fundament nur wenig Platz in Anspruch nehmen. Der Rinnentrog kann je nach Anwendung mit einer Länge von bis zu 22.000 mm realisiert werden. Die Hauptkomponenten der lenkergeführten Flachbaurinnen:

  • Fundament und Gestell
  • Lenkerfedern
  • Gegenschwingrahmen
  • Druckfedern
  • Antrieb (Unwuchtmotor, Unwuchterreger, Schubkurbelantrieb)
  • bis zu 22.000 mm langer und 900 mm breiter Rinnentrog

Individuell für Ihren Produktionsprozess ausgelegt

Kein industrieller Produktionsprozess gleicht dem anderen. Deshalb legen wir unsere lenkergeführten Förderrinnen bedarfsgerecht auf Ihre individuelle Fertigung aus. Dabei analysieren wir zunächst die Art des Abfallprodukts, ob scharfkantige Metallspäne oder heißer Gießereisand. Je nach Fördergut setzen wir bei der Förderrinne unterschiedliche Werkstoffe ein. Die äußeren Abmaße der Transportlösung richten sich vor allem nach dem Durchsatz des Förderguts sowie den räumlichen Gegebenheiten, also der Transportstrecke. Dabei bewältigen wir Transportstrecken bis 22.000 mm Länge und Durchsätze bis 180 m³/h. Die Dimensionierung erfolgt in Abhängigkeit von:

  • Art und Beschaffenheit des Förderguts
  • zu fördernde Durchsatzmenge
  • Produktgröße
  • Bauhöhe der Gruben
  • Länge der Förderstrecke

PRODUKTBILDER

Lenkergeführte Förderrinnen im Praxiseinsatz

Ob Metallspäne, Gießereisand oder Stanzabfälle – unsere lenkergeführten Förderrinnen spielen ihre Stärken bei der Entsorgung industrieller Produktionsabfälle aus. Unsere Produktbilder liefern spannende Einblicke in den Praxiseinsatz des bewährten Fördersystems.

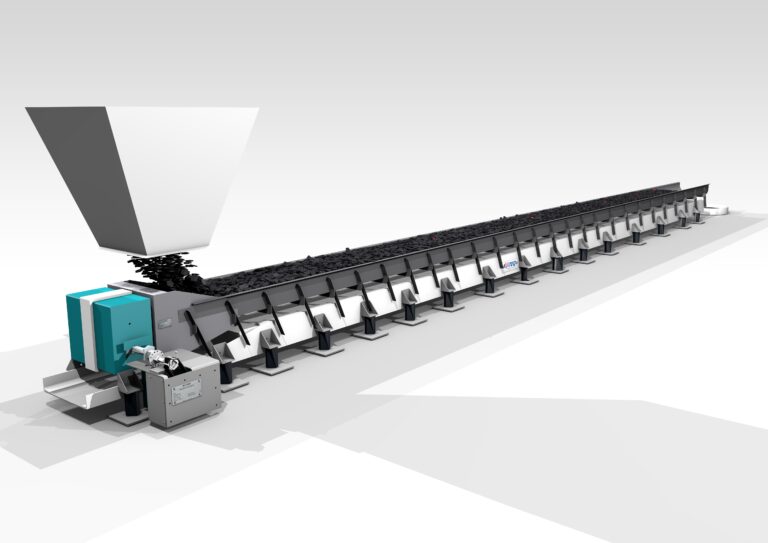

Lenkergeführte Förderinne zum langen Transport von Schüttgütern

Lenkergeführte Schwingrinne mit Unwuchterreger

AViTEQ ANTRIEBSTECHNIK

Antriebsarten für lenkergeführte Förderrinnen

Der Antrieb der AViTEQ Förderrinnen erfolgt wahlweise über Unwuchtmotoren, Unwuchterreger oder einen Schubkurbelantrieb. Über die anwendungsspezifischen Vorteile und technischen Merkmale dieser Antriebsarten informieren wir hier.
