Zubehör für Ihre Vibrationsanlagen

Neben unseren vibrationstechnischen Anlagen und Komponenten bietet AViTEQ ein umfangreiches Sortiment an Zubehör und Ersatzteilen an. Wir unterstützen Sie gerne bei Ihrer Bedarfsermittlung.

Auskleidung von Rinnentrögen

Auskleidungen für Rinnentröge kommen zum Schutz in folgenden Situationen  zum Einsatz:

  • Verschleiß durch eingeschraubte Schleißeinlagen aus S 235 JRC bis hin zu harten Werkstoffen wie z. B . XAR30, Hardox®, Dillidur®, C reusabro®, Manganhartstahl,  Keramikplatten (für extrem hohen Verschleiß und Temperaturen) oder  auftragsgeschweißte Verbundplatten wie E IPA®,  Vautid®.
  • Anbackungen oder chemisch aggressives Fördergut durch eingeschraubte Einlagen aus nichtrostenden Chromnickelstählen oder Kunststoffen wie z. B.
    RC H1000®, Kalen® oder  Teflon® bzw. eingeklebte Einlagen aus Gummi.
  • In Sonderfällen können auch Beschichtungssysteme zum Einsatz kommen.

Als Werkstoff für Schwinggeräte wird meist Baustahl S 235 JRC verwendet.
Dieser ist gut verform- und schweißbar; seine Verschleißfestigkeit ist für die meisten Anwendungen ausreichend. Bei größerer Verschleißbeanspruchung werden besonders resistente Sonderstähle eingesetzt. Für Lebensmittel, anhaftende oder aggressive Stoffe verwendet man oxidationsbeständige Chromnickelstähle, wie z. B . V2A oder V4A.

Bei Arbeitsbedingungen mit Temperaturen von bis zu 900 ˚C  stehen temperaturresistente und hitzebeständige Stähle (z. B . Novotherm®) zur Verfügung.

UNSERE AUSKLEIDUNGEN

Wir bieten folgende Auskleidungen an

AViTEQ Zubehör

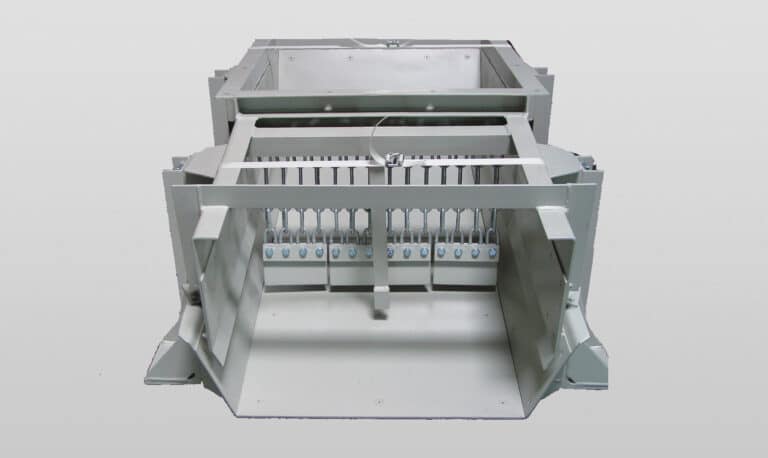

Schleißauskleidung aus Manganstahl

AViTEQ Zubehör

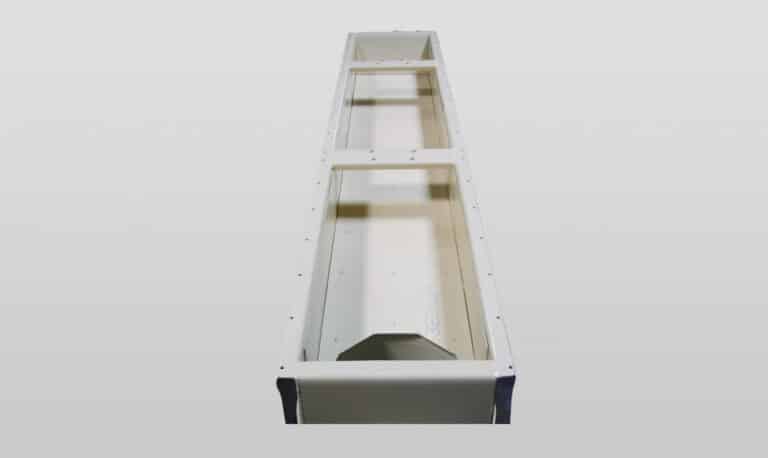

Schleißauskleidung aus V2A®

AViTEQ Zubehör

Schleißtrog aus Hardox®

AViTEQ Zubehör

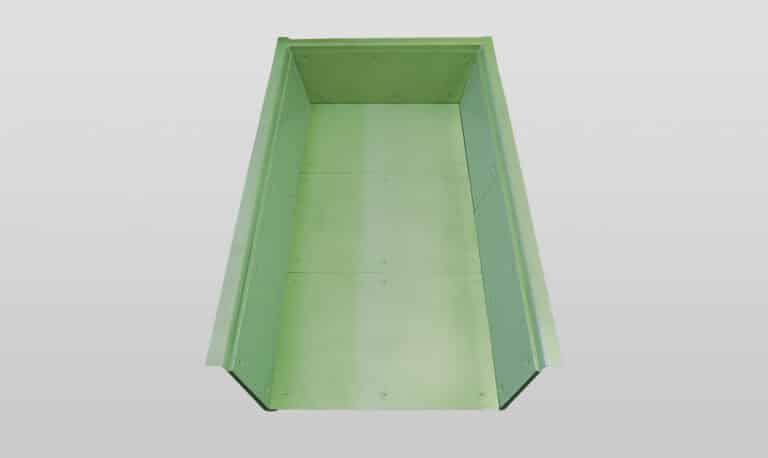

Auskleidung aus Kunststoff

AViTEQ ZUBEHÖR

Dichtungssysteme

Wir bieten verschiedene Ausführungen von Dichtungsarten mit unterschiedlichen Anforderungen an:

DichtungsartBeschreibungTemperaturVorteileBemerkungen
DichtungsmanschetteAViTEQ DichtungsmanschetteGeschlossene Dichtungs-
manschette. Befestigung
erfolgt durch Spannbänder
Je nach Wahl des Tuch-
materials -20 bis +250 ˚C

In Sonderausführungen
bis +400 ˚C
Einfachste und preis-
günstigste Art der
Abdichtung für runde
Ein- und Ausläufe
Verwendete Materialien
sind Trellex®, Neoprene und
Silikon

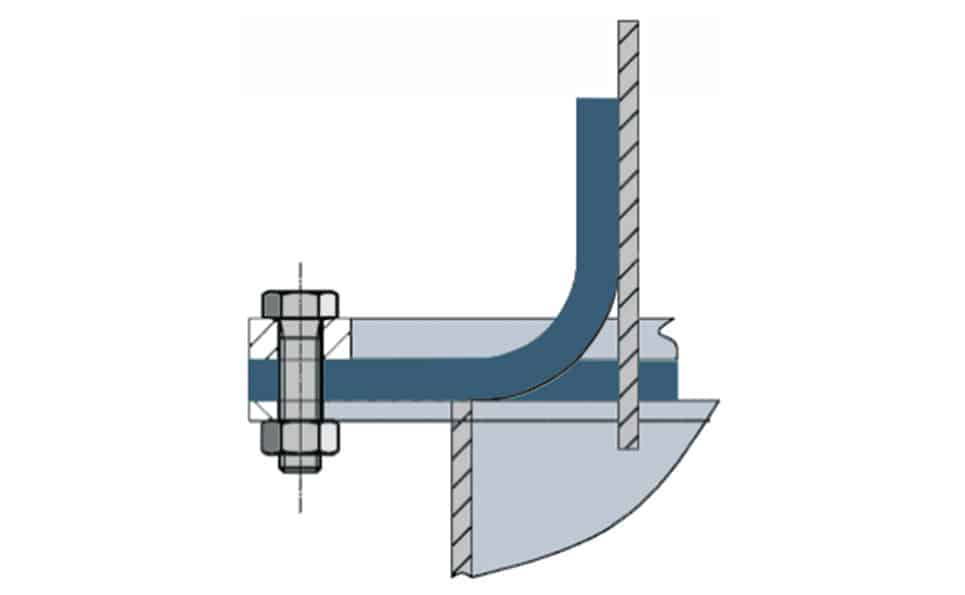

GummilippendichtungAViTEQ GummilippendichtungGummilippe wird mit einer
Stahlleiste verschraubt
Je nach Wahl des Tuch-
materials -20 bis +250 ˚C
Einfachste und preisgüns-
tigste Art der Abdichtung
eckiger Ein- und Ausläufe;
im Bereich von Stößen
nur bedingt staubdicht
Die Gummilippe besteht
aus einem weichen
Gummiwerkstoff

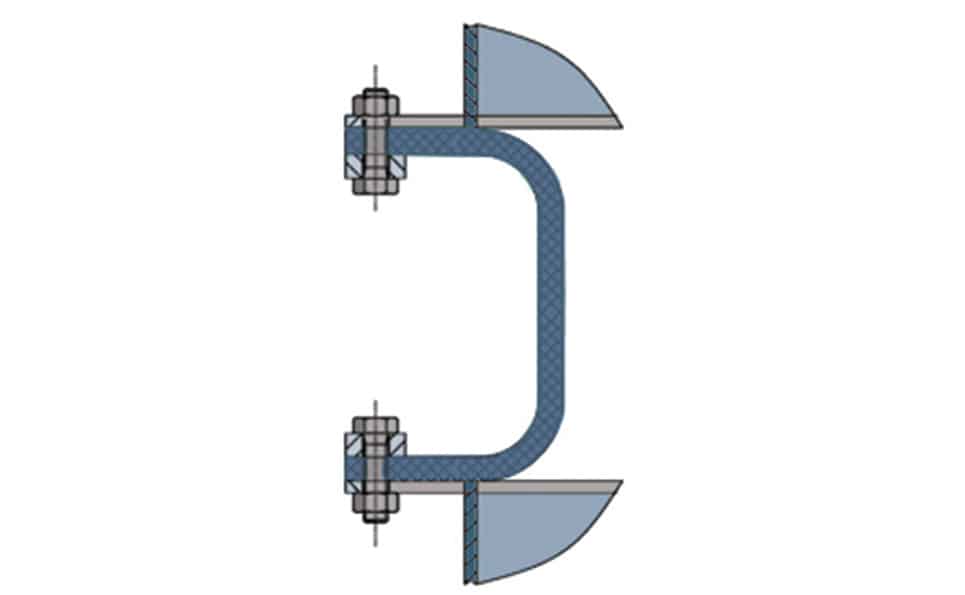

Verleistete DichtungAViTEQ_Verleistete DichtungGummituch wird mit zwei
Stahlleisten verschraubt
Je nach Wahl des Tuch-
materials -20 bis +250 ˚C
Staubdichte Ausführung
der Abdichtung eckiger und
runder Ein- und Ausläufe
Häufig verwendetes Material
für das Dichtungstuch ist
Trellex®

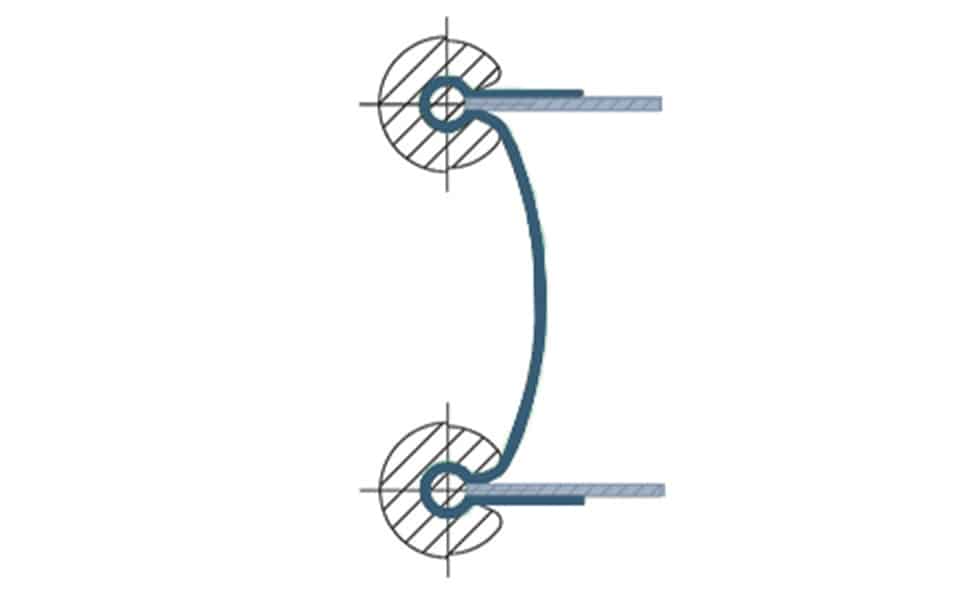

Dichtung mit KlemmprofiAViTEQ Dichtung KlemmprofilDichttuch wird mit Profil-
gummi aufgebracht
Je nach Wahl des Tuch-
materials -20 bis +70 ˚C
Staubdichte Ausführung
der Abdichtung eckiger
und runder Ein- und Aus-
läufe schnell de-/montierbar
Häufig verwendetes Material
für das Dichtungstuch ist
Trellex®

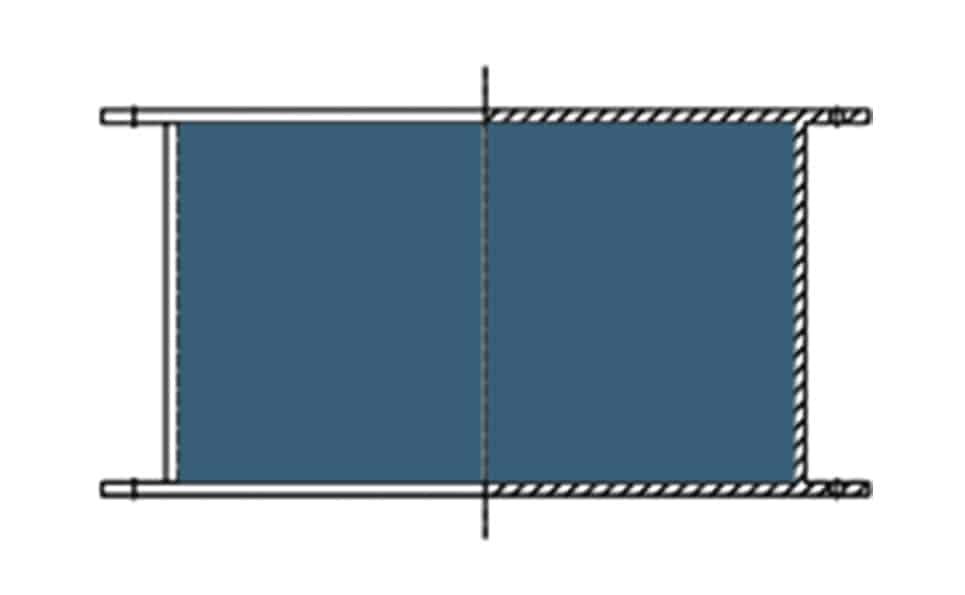

KompensatorAViTEQ KompensatorKompensator mit Lochbild,
wird mit Flanschen
verschraubt
Je nach Wahl des
Kompensatormaterials
-70 bis +250 ˚C
Absolut staubdichte Aus-
führung der Abdichtung
eckiger und runder Ein-
und Ausläufe
Druckfeste Ausführung
bis ca. 0,5 bar
AViTEQ ZUBEHÖR

Schwingungsisolierung

Wir bieten verschiedene Abstützungen und Aufhängungen mit unterschiedlichen Anforderungen an:

AbstützartBeschreibungSchwingfrequenzTemperaturVorteileBemerkungen

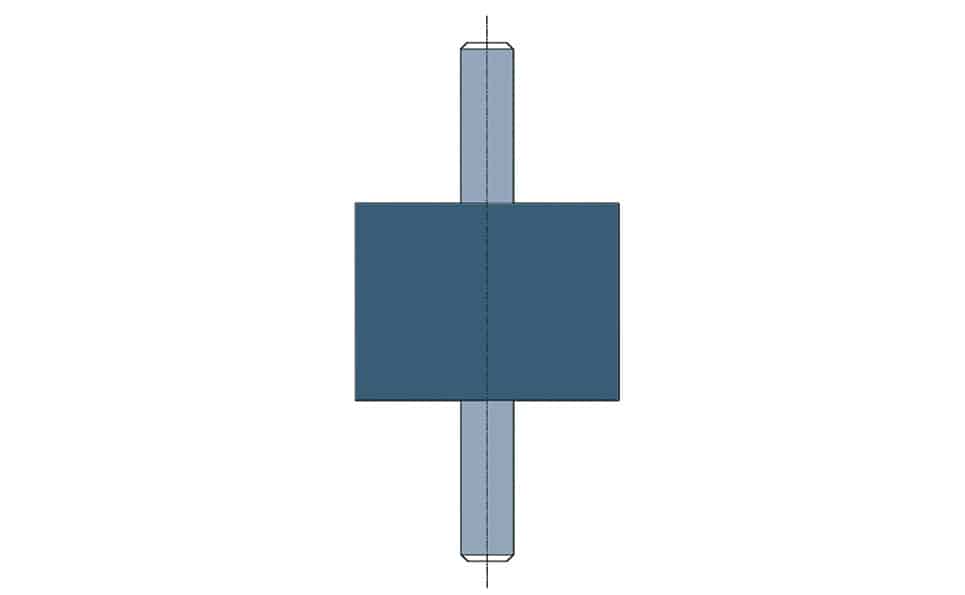

GummipufferAViTEQ GummipufferAbstützung über
druckbeanspruchte
Gummipuffer
50 bis 60 Hz-20 bis +80 °CEinfachste Art der Abstützung;
sehr gutes Fixieren der Rinnenlage, auch
während des Ein- und Ausschaltvorgangs;
kleine Federwege
Rinnenlage exakt fixiert
Gummipuffer mit
AufhängungAViTEQ Gummipuffer Aufhang
Aufhängung über
druckbeanspruchte
Gummipuffer
50 bis 60 Hz-20 bis +80 °CEinfaches Aufhängen an
Bunker oder Decke;
Rinnehöhenverstellbar
Rinnenlage nicht exakt
fixiert
GummihohlpufferAViTEQ GummihohlpufferAbstützung über
druckbeanspruchte
Gummihohlpuffer
25 bis 40 Hz-20 bis +80 °CEinfachste Art der Abstützung;
sehr gutes Fixieren derRinnenlage, auch
während des Ein- und Ausschaltvorgangs
Rinnenlage exakt fixiert

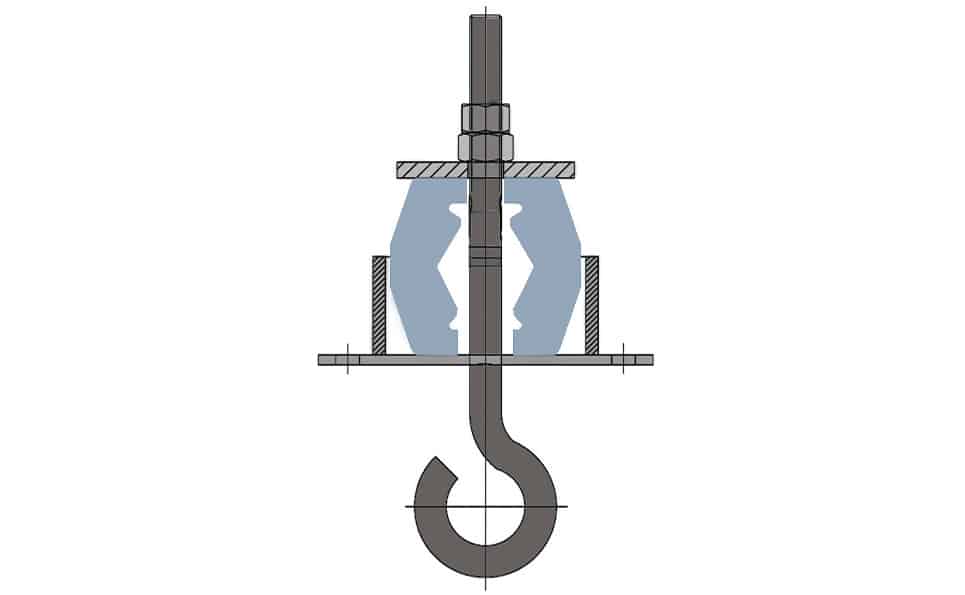

Gummihohlpuffer mit
AufhängungAViTEQ Gummihohlpuffer Aufhang
Aufhängung über
druckbeanspruchte
Gummihohlpuffer
25 bis 40 Hz-20 bis +80 °CEinfaches Aufhängen an
Bunker oder Decke;
Rinnehöhenverstellbar
Rinnenlage nicht exakt
fixiert

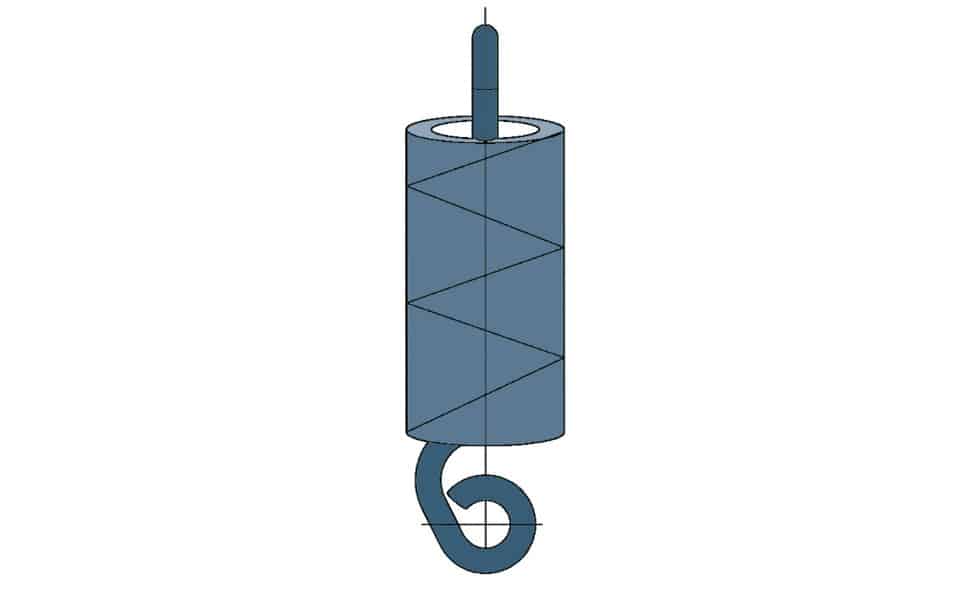

ZugfedernAViTEQ ZugfederAufhängung über
zugbeanspruchte
Schraubenfeder
12,5 bis 60 Hz-40 bis +200 °C
in Sonderausführung
bis +300 °C
Weiche Lagerung; gute
Schwingisolierung; geeignet
auch bei Schüttgütern mit
höheren Temperaturen
Rinnenlage nicht exakt
fixiert
DruckfedernAViTEQ DruckfederAbstützung über
druckbeanspruchte
Schraubenfeder
12,5 bis 60 Hz-40 bis +200 °C
in Sonderausführung
bis +300 °C
Weiche Lagerung; gute
Schwingisolierung; geeignet
auch bei Schüttgütern mit
höheren Temperaturen
Rinnenlage exakt fixiert;
hohe Belastbarkeit
DruckfederabhängungAViTEQ DruckfederabhängungAufhängung über
druckbeanspruchte
Schraubenfeder
12,5 bis 50 Hz-40 bis +200 °C
in Sonderausführung
bis +300 °C
Einfaches Aufhängen an
Bunker oder Decke;
Rinnehöhenverstellbar
Rinnenlage nicht exakt
fixiert; hohe Belastbarkeit
GummigelenkfederAViTEQ GummigelenkfederAbstützung über
Schwingelement
12,5 bis 25 Hz-40 bis +80 °CHohe Eigendämpfung, kein
Taumeln wie bei Spiralfedern.
Keine Torsionsbewegung in
Förderrichtung, große
Schwingweiten möglich
Rinnenlage exakt fixiert
Pneumatische
Elemente
AViTEQ pneumatische Elemente
Abstützung über
Luftfederelement
12,5 bis 60 Hz-20 bis +80 °CGenaue Höhenverstellung durch
Änderung des Luftdruckes.
Effektive Lärmreduzierung,
große Schwingweiten möglich,
sehr gute Schwingungsisolierung
Rinnenlage exakt fixiert;
benötigt geringen Luftdruck
