AViTEQ SIEBTECHNIK

Linearschwingsieb

Das lineare AViTEQ Vibriersieb besticht durch seine flache Bauform und seiner fast unbegrentzten Auswahl an Siebgeweben. Dadurch ist es ein wahres Multitalent innerhalb der Siebtechnik, Mit einer hohen Siebgüte wird das Schüttgut in bis zu vier Siebfraktionen aufgeteilt. Unser Linearschwingsieb wird in diversen Industrien eingesetzt.

Bis zu 2.500mm Breite
Das AViTEQ Linearschwingsieb meistert mühelos Schüttgut bis zu einer Siebbreite von 2.500 mm.
Bis zu 6.000mm Länge
Unser Produkt ist flexibel an räumliche Gegebenheiten bis zu 6.000 mm Länge anpassbar.
Bis zu1.500m³/h Durchsatz
Leistungsstarkes Linearschwingsieb für bis zu 1.500 m³/h, sicheres Sieben und Fördern von Schüttgut.

Auf einen Blick

  • Flexible Kantenlänge: Unser Linearschwingsieb ist für schwerstes Schüttgut ausgelegt – selbst Korngrößen mit bis zu 1.000 mm Kantenlänge stellen für die Maschine keine Herausforderung dar. Es erfüllt je nach Auslegung und Gestaltung die unterschiedlichsten Industriestandards und wird in der Grundstoff-, Steine-, Erden- und Kohlenindustrie sowie in der Chemie- und Lebensmittelindustrie eingesetzt.
  • Hoher Durchsatz: Das leistungsstarke Linearschwingsieb ist für die Verarbeitung großer Durchsatzmengen von bis zu 1.500 m³/h ausgelegt. Dadurch gelingt es, große Mengen an mittel- und grobkörnigem Schüttgut sicher und zuverlässig zu sieben und zu fördern.
  • Individuelle Länge: Die Auslegung des Linearschwingsiebs erfolgt individuell gemäß der räumlichen Gegebenheiten am Aufstellort. Der Aufbau kann je nach Durchsatz und Art des Schüttguts variiert werden, wobei Längen von bis zu 6.000 mm realisierbar sind.

Sieben, klassieren und entwässern in einem Gerät

Das robuste AViTEQ Vibriersieb ist für anspruchsvolle Schwerstarbeit ausgelegt und wird in der Schüttgutverarbeitung vielseitig eingesetzt. Als Abzugsorgan mit integrierter Siebfunktion sorgt das Linearschwingsieb für einen zuverlässigen Abzug aus Bunkern oder Silos. Dabei teilt die Siebmaschine das Schüttgut je nach Anforderung in verschiedene Fraktionen auf und trennt Verunreinigungen sowie Fremdstoffe zuverlässig vom Schüttgut. Neben der Siebfunktion fungiert das Vibriersieb auch als Förderelement und zur Beschickung von Brechern und Förderbändern. Das breite Einsatzspektrum des AViTEQ Vibriersiebs im Überblick:

  • Förderung von Schüttgut bis 1.000 mm Kantenlänge
  • Sieben von Grobkorn
  • Abtrennen von Grobkorn vor Klassiersieben
  • Abtrennen von Feinanteilen vor Brechern
  • Schutz von Förderbändern durch Vorgabe von Feinkorn

Robust und unempfindlich – der Aufbau

Der Aufbau der AViTEQ Linearschwingsiebe ist auf Widerstandsfähigkeit, Robustheit und Lebensdauer ausgelegt. Linearschwingsiebe unterscheiden sich von anderen Siebsystemen vor allem durch ihre lineare Schwingbewegung und kompakte Bauform. Waagerecht eingebaut, lassen sich sehr geringe Einbauhöhen realisieren. Durch die große Auswahl an Siebeinsatzarten sind die Linearschwingsiebe von AViTEQ nahezu universell einsetzbar. Meist sind sie mit maximal 3 Siebdecks ausgestattet. Als Antrieb setzen wir Unwuchtmotoren, Unwuchterreger oder Magnetvibratoren ein. Die Hauptkomponenten des AViTEQ Vibriersiebs im Überblick:

  • Fördergerät mit Antriebstraverse
  • Stabrosteinsätze mit verjüngtem Profil in Förderrichtung
  • Leistungsstarker Antrieb (Unwuchtmotoren / Magnetvibrator)
  • Elastische Abstützelemente zur Kraftaufnahme

Individuell ausgelegt – für Ihren Anwendungsfall

Die Dimensionierung unserer Linearschwingsiebe erfolgt jeweils in enger Abstimmung mit den Kundenanforderungen. Dabei sind vor allem die Größe, Beschaffenheit und Menge des Schüttguts entscheidend. Darüber hinaus berücksichtigen wir die gewünschte Trenngröße, also die vorgegebene Trennung zwischen Fein und Grobmaterial. Bei der konstruktiven Auslegung der Vibriersiebe fließen schließlich auch die räumlichen Gegebenheiten am Aufstellort – also die erforderliche Geometrie und die möglichen Einbaumaße – mit ein. Die wichtigsten Parameter zur Auslegung des Vibriersiebs:

  • Fördergut (Art und Größe)
  • Durchsatzmenge
  • Trenngröße
  • erforderliche Geometrie
  • mögliche Einbaumaße

PRODUKTBILDER

Das Linearschwingsieb im Praxiseinsatz

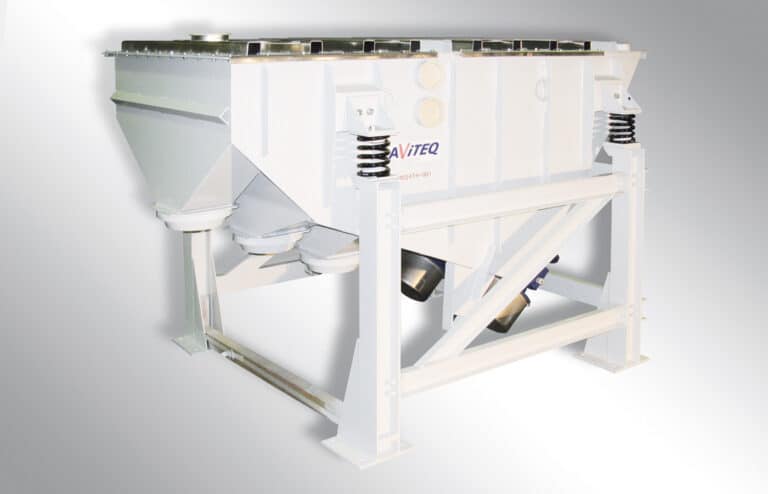

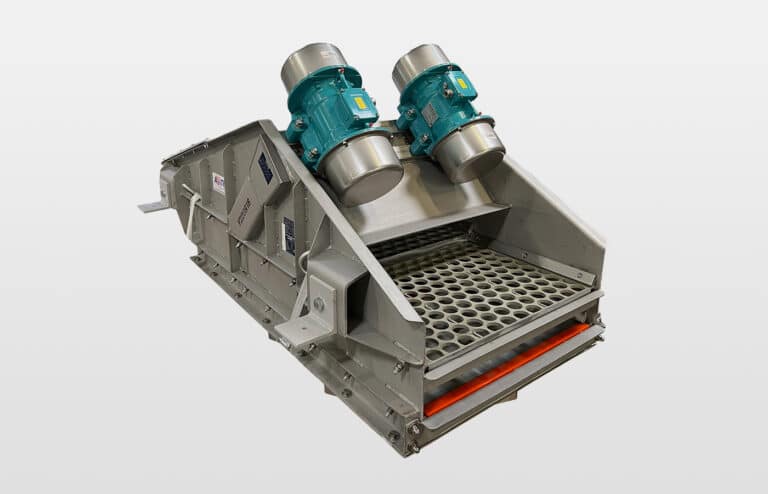

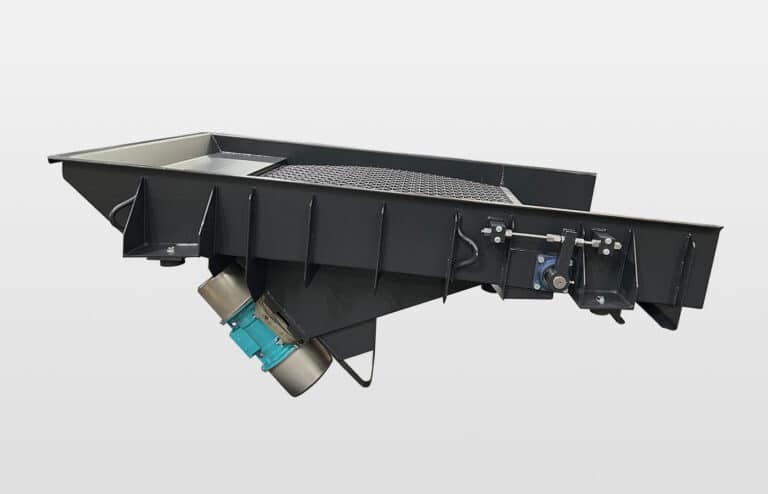

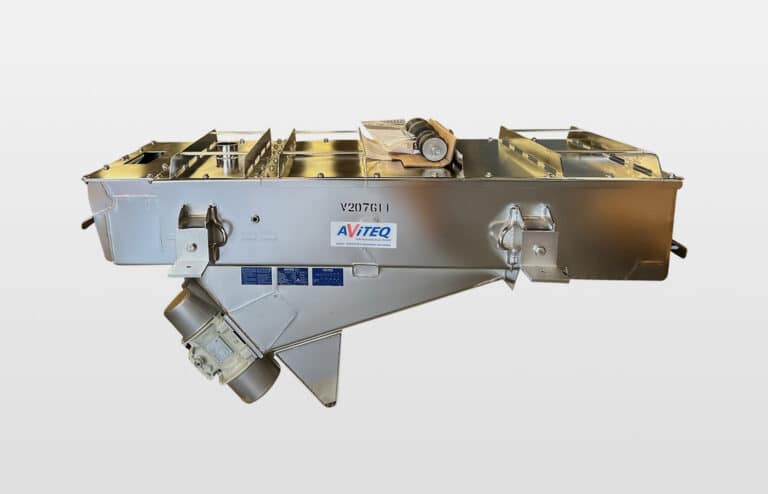

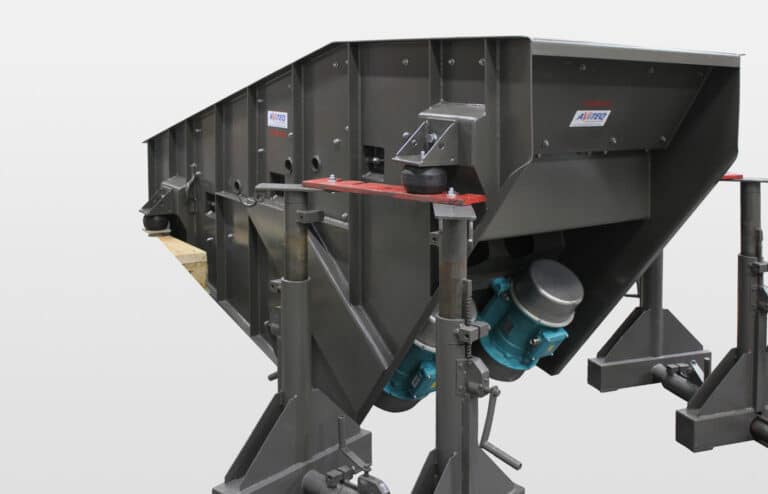

Ob in der Grundstoffindustrie, in der Lebensmittelindustrie oder bei der Förderung von Kohle im Bergbau – das AViTEQ Vibriersieb hat seine Praxistauglichkeit eindrucksvoll unter Beweis gestellt. Unsere Produktbilder zeigen das Linearschwingsieb im Einsatz.

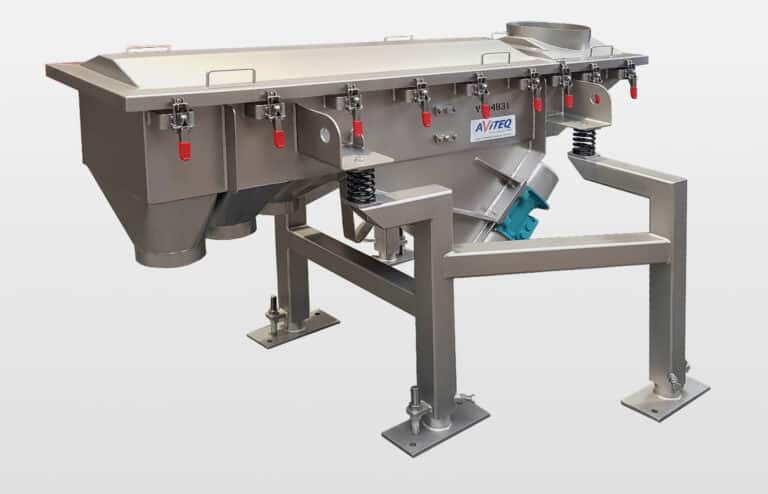

Zuckersieb aus Edelstahl mit Schnellspannern

Mehrdeck-Vibrationssieb für Mahlkugeln

Kleines Schwingsieb zum Aussieben von Grobteilen

Lineares Vibrationssieb für gefrorene Fische und Eis

Zweideck-Schwingsieb für Ferrosilicium & Wasser

Zweideck-Schwingsieb für die chemische Industrie

kleines Vibrationssieb für geschreddertes PET/PP

Unwuchtmotoren Schwingsieb für Zucker

lineares Vibrationssieb für Glasscherben

Edelstahl Vibriersieb für Extrudate Tierfutter

AViTEQ ANTRIEBSTECHNIK

Antriebsarten für Linearschwingsiebe

Der Antrieb der AViTEQ Vibriersiebe ist am Anschlussblock im oberen Bereich des verwindungssteifen Rahmens angebracht. Er ist dafür zuständig, den Siebrahmen in eine geradlinige Schwingung zu versetzen. Als Antriebsarten kommen sowohl Magnetvibratoren als auch Unwuchtmotoren infrage.

AViTEQ magnetvibrator
ANTRIEBSTECHNIK

Magnetvibrator

Erfahren Sie hier mehr über unsere Magnetvibratoren

AViTEQ unwuchtmotor
ANTRIEBSTECHNIK

Unwuchtmotor

Erfahren Sie hier mehr über unsere Unwuchtmotoren
