Präzise Magnetvibratoren

Unsere kraftvollen Magnetvibratoren spielen ihren Vorteil überall dort aus, wo Dosiergenauigkeit und eine stufenlose Regelung gefragt sind. Die präzisen Vibratoren haben sich branchenübergreifend als langlebige, verschleißfreie und wirtschaftliche Schwinggeräte etabliert.



Dosiergenaue Antriebe mit stufenloser Regelung

Die Magnetvibratoren von AViTEQ gelten als kraftvolle Dauerläufer unter den Antrieben. Dank des lagerfreien Aufbaus und der robusten Konstruktion erzielen die Antriebe eine lange Lebensdauer bei höchster Betriebssicherheit und geringen Wartungskosten. Die Kombination aus stufenloser Schwingbreitenverstellung und verzögerungsfreier Leistungsübertragung ermöglichen eine hochpräzise Dosierung des Förderguts. Die Magnetvibratoren bewältigen Förderströme von wenigen Kilogramm bis über tausend Tonnen pro Stunde – dabei sorgen die verschleißfreien Blattfedern für ein geradliniges Schwingverhalten.

  • Einfache, stufenlose Regelung auch während des Betriebs
  • hohe Dosiergenauigkeit
  • Förderströme von wenigen kg/h bis über tausend t/h
  • Geradliniges Schwingverhalten
  • Geringe Betriebskosten dank verschleißfreiem Aufbau ohne rotierende Teile
  • Hohe Betriebssicherheit im Dauereinsatz
  • Sofortiger Stopp des Förderstroms möglich

Magnetvibratoren: kompakt, leistungsstark, verschleißfrei

Der Aufbau unserer AViTEQ Magnetvibratoren folgt der Prämisse einer langen Lebensdauer bei minimalem Wartungsaufwand, geringem Verschleiß und hoher Betriebssicherheit. Herzstück des Magnetvibrators ist ein feuchtigkeits- und staubunempfindlicher Elektromagnet, der sich auch in rauen Arbeitsumgebungen als äußerst betriebssicher zeigt. Für die Kraftübertragung sind die verschleißfreien Federpakete zuständig, welche dank speziell vergüteter Oberfläche eine lange Lebensdauer bei geradlinigem Schwingverhalten erzielen. Beide Komponenten befinden sich in einem robusten Aufbau aus glasfaserverstärkter Kunststoffhaube und verripptem Gehäuse für höchste Beanspruchung.

  • Robuster, langlebiger und betriebssicherer Aufbau
  • Hohe Leistung bei kompaktem Aufbau
  • Optional mit Temperaturschalter
  • PAL System (Schutz vor fehlerhaftem Anschlagbetrieb)
  • Lieferbar auch für 60Hz-Netze und andere Netzspannungen
  • Abstimmung auf Gerät des Nutzgewichts mit Zusatzgewichten
  • Sonderausführungen auf Anfrage
  • Individuelle kundenspezifische Anpassungen möglich (Kleinserienfertigung)
SchutzartStandard MVExplosionsgeschützter MV
CEjaja
IP Schutzart 1IP55IP65
ATEX 2ohneII 2 G Ex e IIC T4 Gb
II 2 D Ex tb IIIC T 105°C Db IP65
CSA/ULin Bearbeitungin Bearbeitung
1 nach DIN EN 60529
2 nach geltender Richtlinie 2014/34/EU (ATEX)

PRODUKTBILDER

AViTEQ Magnetvibratoren: variantenreich im Einsatz

Die AViTEQ Magnetvibratoren zeichnen sich vor allem durch einen vielseitigen Einsatz aus. Egal ob beim Fördern, Dosieren, Sieben, Verdichten oder Austragen: Die Magnetvibratoren sind dank der variablen Schwingbreiten und der resultierenden Förderströme wahre Allround-Antriebe. Erleben Sie die Präzision unseres Magnetantriebs.

Leistungsstark bei kompakter Bauweise: Magnetvibratoren

Explosionsgeschützter (ATEX) Magnetvibrator

Unsere komplette Reihe Magnetvibratoren

Größenvergleich aller Magnetvibratoren

Tropenschutzvariante ohne Haube

Magnetvibrator an Förderrinne

Magnetvibrator als Bunkerrüttler

Magnetvibrator an geschlossener Schwingrinne

MAGNETVIBRATOREN

Alle Varianten im Überblick

Wählen Sie aus welche Varianten für Sie interessant sind und schicken Sie uns direkt eine Anfrage. Wir melden und umgehend bei Ihnen.


PDF DownloadAusführungNetz-
Frequenz [Hz]
Schwing-
Frequenz [Hz]
Nutzgewichts-
Bereich1 (von/bis) [kg]
Schwingbreiten
(von/bis) [mm]
Nenn-
strom [A]
Gewicht
Antrieb [kg]
Netz-
spannungen [V]
IP-Klasse
MVC25-4DownloadStandard502514/403,64/2,152,9042220-240, 380-420, 480-52055
MVD25-5DownloadStandard502535/1503,40/1,204,8061220-240, 380-420, 480-52055
MVE25-4DownloadStandard502570/2503,80/1,508,00110220-240, 380-420, 480-52055
MVES33-1DownloadStandard503390/3002,80/1,1510,00125220-240, 380-420, 480-52055
MVES33-1PDownloadStandard503390/3003,80/1,5510,00125220-240, 380-420, 480-52055
MVFS33-1DownloadStandard5033190/6002,60/1,0515,00250220-240, 380-420, 480-52055
MVFS33-1PDownloadStandard5033190/6003,70/1,5015,00250380-420, 480-52055
MVG33-1PDownloadStandard5033300/9003,80/1,5021,00335380-420, 480-52055
MVH33-1PDownloadStandard5033600/18003,80/1,5037,50675380-420, 480-52055
MV12/50-3DownloadStandard50506/181,85/1,002,4018220-24055
MVC50-4DownloadStandard505015/401,70/1,002,1039220-240, 380-420, 480-52055
MVC50-4.2DownloadStandard505040/1001,10/0,552,1042220-240, 380-420, 480-52055
MVD50-4DownloadStandard505035/1501,70/0,604,0063220-240, 380-420, 480-52055
MVE50-4DownloadStandard505070/2501,75/0,706,8099220-240, 380-420, 480-52055
MVES50-1DownloadStandard5050100/3501,95/0,7511,00125220-240, 380-420, 480-52055
MVES50-1PDownloadStandard5050125/3502,05/0,9011,00125220-240, 380-420, 480-52055
MVFS50-2DownloadStandard5050180/6001,90/0,7516,00250380-420, 480-52055
MVFS50-2PDownloadStandard5050180/6002,25/0,9016,00250380-420, 480-52055
MVG50-2DownloadStandard5050180/4502,05/1,0521,00310380-420, 480-52055
MVG50-11DownloadStandard5050165/4502,35/1,1021,00270380-420, 480-52055
MVGS50-2PDownloadStandard5050300/9002,05/0,8518,50395380-420, 480-52055
MVH50-2DownloadStandard5050520/12001,78/1,0041,00750380-420, 480-52055
MVJS50-3DownloadStandard50501600/30001,50/0,8462,001600380-42055
MVC100-4DownloadStandard5010018/400,62/0,403,803,1220-24055
eMVC25-4-01DownloadATEX-Version502515/403,65/2,152,9042220-240, 380-42065
eMVD25-4-01DownloadATEX-Version502535/1503,40/1,204,8062220-240, 380-42065
eMVE25-4-01DownloadATEX-Version502570/2503,80/1,507,50110380-420, 480-52065
eMVC50-4-01DownloadATEX-Version505015/401,68/1,002,1040220-240, 380-42065
eMVC50-4.2-01DownloadATEX-Version505040/1001,08/0,552,1042220-240, 380-42065
eMVD50-4-01DownloadATEX-Version505035/1501,70/0,604,0064220-240, 380-42065
eMVE50-4-01DownloadATEX-Version505070/2501,68/0,686,20100220-240, 380-420, 480-52065
MVC30-4DownloadStandard603015/403,25/1,902,4040220-240, 440-48055
MVD30-3DownloadStandard603036/703,05/2,004,4064220-240, 380-420, 440-48055
MVE30-3DownloadStandard603055/1203,55/2,157,00124220-240, 380-420, 440-48055
MVF30-4DownloadStandard6030180/6003,05/1,2013,50250380-420, 440-48055
MVES40-1DownloadStandard6040100/4502,40/0,7510,00125380-420, 440-48055
MVES40-1PDownloadStandard6040100/4502,65/0,8010,00125380-420, 440-48055
MVFS40-1DownloadStandard6040250/7001,90/0,8513,50250380-420, 440-48055
MVFS40-1PDownloadStandard6040290/7002,00/1,0013,50250380-420, 440-48055
MVGS40-2PDownloadStandard6040300/9002,26/0,9018,00365440-48055
MVHS40-1PDownloadStandard6040600/18001,90/0,7740,00850440-48055
MV12/60-3DownloadStandard606010/201,40/0,902,7018220-24055
MVC60-4DownloadStandard606015/401,55/0,901,9041220-240, 380-420, 440-48055
MVC60-4.1DownloadStandard606040/1000,90/0,451,9045220-240, 380-420, 440-48055
MVD60-4DownloadStandard606035/1501,55/0,554,0060220-240, 380-420, 440-48055
MVE60-4DownloadStandard606070/2501,25/0,505,8098220-240, 380-420, 440-48055
MVES60-2DownloadStandard6060110/5001,38/0,408,00125220-240, 380-420, 440-48055
MVES60-2PDownloadStandard6060110/5001,57/0,478,00125220-240, 380-420, 440-48055
MVFS60-3DownloadStandard6060210/6001,36/0,6011,50250380-420, 440-48055
MVFS60-3PDownloadStandard6060220/6001,48/0,6811,50250380-420, 440-48055
MVGS60-1PDownloadStandard6060300/9001,45/0,6218,00415380-420, 440-48055
eMVC60-4-01DownloadATEX-Version606015/40
1,48/0,85
1,8042220-240, 440-48065
1 Nutzgewichtsbereich: Gewicht Schwingfördergerät ohne Antrieb und ohne
Fördermaterial (siehe Broschüre Magnetvibrator: Seite 7 Auslegungshilfe)

ATEX-Version:
II 2 G Ex e IIC T4 Gb
II 2 D Ex tb IIIC T 115°C Db IP65

Produktanfrage

Sie haben es gleich geschafft

Bitte vervollständigen …

Netzfrequenz(erforderlich)
Netzspannung für den Antrieb/Motor(erforderlich)

Land(erforderlich)
CAD-Daten und/oder Kennlinie (wenn vorhanden)
Akzeptierte Dateitypen: pdf, jpg, jpeg, png, Max. Dateigröße: 7 MB.
Dieses Feld dient zur Validierung und sollte nicht verändert werden.
DOWNLOADS

Weiterführende Informationen

Laden Sie sich hier mehr Informationen zu unserem Produkt herunter.

Broschüre Magnetvibratorendownload

AViTEQ ANTRIEBSTECHNIK

Weitere Antriebstechniken: Wir bewegen dauerhaft

AViTEQ entwickelt, baut und vertreibt vielseitige Antriebe und Antriebskomponenten für Ihre vibrationstechnische Anlage. Entdecken Sie hier, welche Produkte wir neben Magnetvibratoren noch in unserem Portfolio für den Einsatz in Ihrem Unternehmen anbieten.

AViTEQ kleinfoerderantrieb

Kleinförderantrieb

Erfahren Sie hier mehr über unsere Kleinförderantriebe

AViTEQ unwuchtmotor

Unwuchtmotor

Erfahren Sie hier mehr über unsere Unwuchtmotoren

AViTEQ unwuchterreger

Unwuchterreger

Erfahren Sie hier mehr über unsere Unwuchterreger

AViTEQ Teilefoerderer

Teileförderantrieb

Erfahren Sie hier mehr über unsere Teileförderantriebe

Zu den Antriebstechniken

AViTEQ LÖSUNGEN

Expertise für Ihre Branche

In über 80 Jahren weltweiter Erfahrung haben wir bei AViTEQ uns auf die vielfältigen Anforderungen unterschiedlicher Branchen spezialisiert. Unser umfassendes Produktspektrum bietet maßgeschneiderte Lösungen, um Schüttgüter in verschiedenen Produktionsprozessen effizient und sicher zu handhaben – von Schüttguttransport bis zur thermischen Behandlung. Entdecken Sie unsere breite Palette an Maschinenlösungen, die Ihnen helfen, Ihre branchenspezifischen Anforderungen zu erfüllen.

ALLE BRANCHEN IN DER ÜBERSICHT

Batterieherstellung/-recycling

Batterieherstellung/-recycling

Bau, Steine, Erden

Bau, Steine, Erden

Bergbau

Bergbau

Chemie

Chemie

Glasrecycling

Glasrecycling

Glasherstellung

Glasherstellung

Kunststoff

Kunststoff

Müllverbrennung/Schlacke

Müllverbrennung/Schlacke

Nahrungs-/Futtermittel

Nahrungs-/Futtermittel

Stahlerzeugung

Stahlerzeugung
ALLE BRANCHEN IN DER ÜBERSICHT
AViTEQ STEUERUNGSTECHNIK

Wir steuern sicher

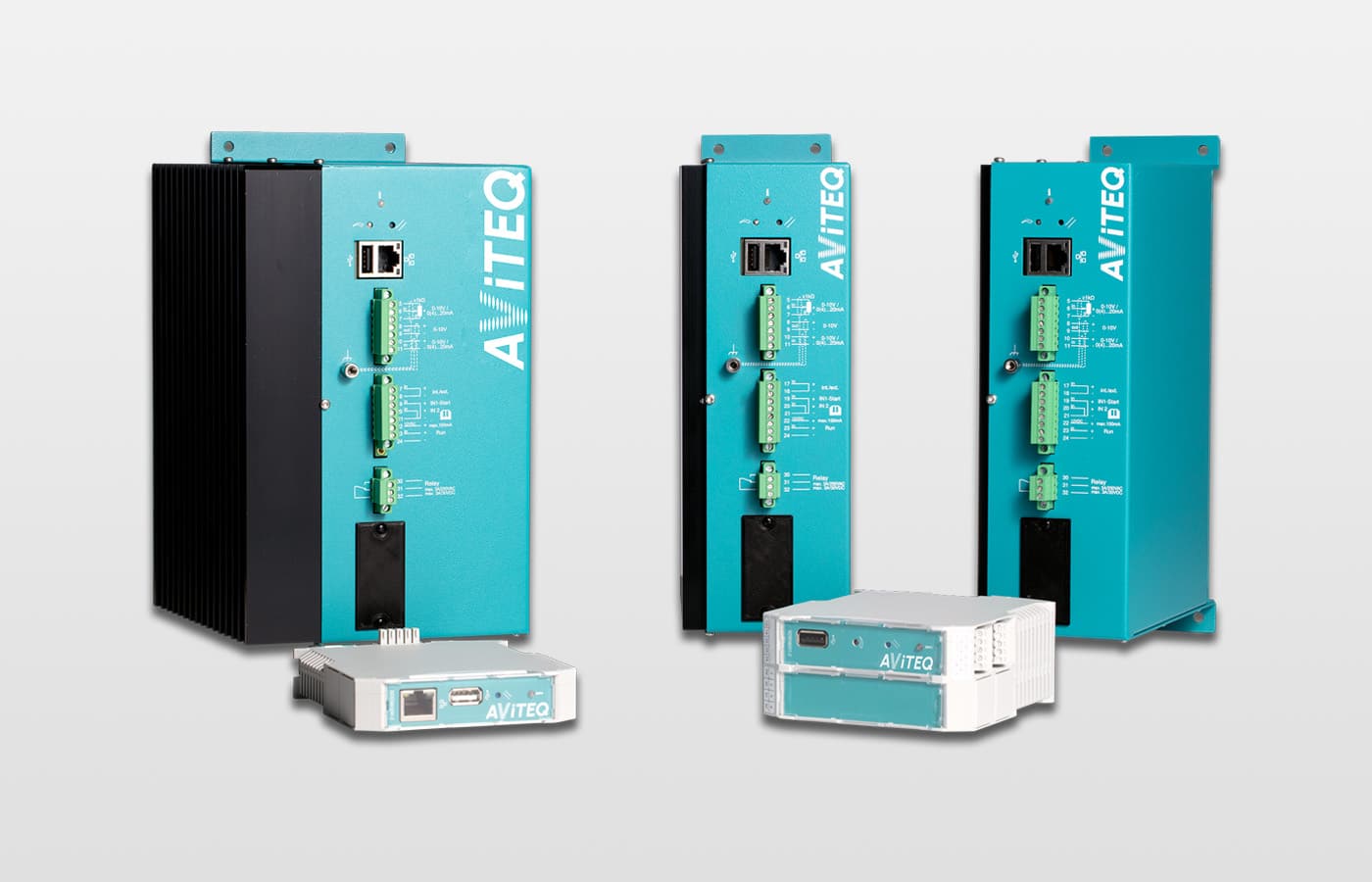

AViTEQ bietet mit der Marke Vibtronic komplett abgestimmte Steuerungen zum optimalen Betrieb von Vibrationsmaschinen in unterschiedlichsten Bereichen.
