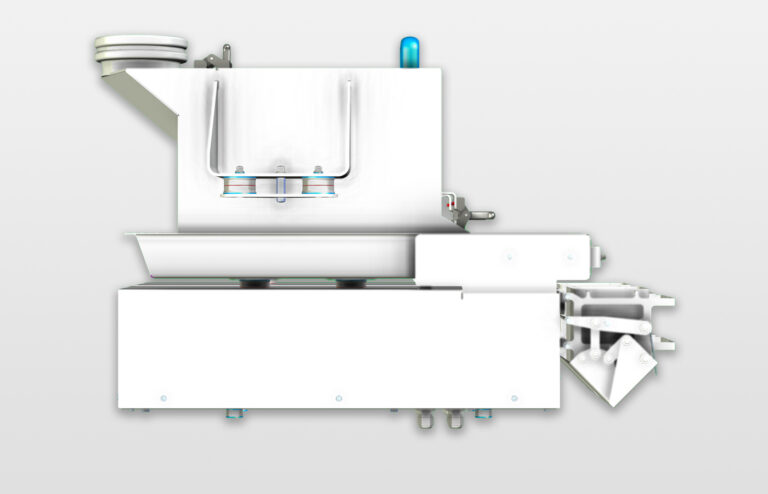

Linearwaage
AViTEQ Linearwaagen kommen zum volumetrischen oder gravimetrischen Dosieren von Schüttgütern zum Einsatz. Dabei erfassen unsere Systeme präzise das Gewicht pro Bahn und steuern die Materialzufuhr über eine oder mehrere Wiegeeinheiten für eine exakte und gleichmäßige Produktdosierung. Ideal abgestimmt auf die Verpackungsindustrie.
Auf einen Blick
- Präzise Dosierung: Die AViTEQ Linearwaage ist ein modulares Dosier- und Wägesystem für rieselfähige Produkte wie Nüsse, Granulate, Tiefkühlgemüse oder Süßwaren. Das Material wird über Vibrationsrinnen kontrolliert in Wägebehälter dosiert.
- Hohe Genauigkeit: Dank der Kombination aus Grobdosierung und Feindosierung erreicht die Linearwaage eine sehr hohe Messgenauigkeit – auch bei hohem Durchsatz.
- Breite Einsatzbereiche: Lebensmittelindustrie, Chemie, Tiernahrung und Non-Food-Produkte.
- schnellste Demontage: Durch ein durchdachtes Konzept lassen sich die Hauptkomponenten Wägebehälter, Förderrinne und Bunker schnellstmöglich abnehmen zum Reinigen.
Dosieren und Wiegen in einem System – Linearwaage
Die AViTEQ Linearwaage für die Lebensmittelindustrie ist ein präzises Dosier- und Wägesystem für rieselfähige Produkte. Sie wird in der Lebensmittel-, Chemie- und Tiernahrungsindustrie sowie bei Non-Food-Anwendungen eingesetzt. Als Dosierwaage für Granulate, Nüsse, Tiefkühlgemüse oder Süßwaren kombiniert sie die Funktionen von Dosierung und Verwiegung in einem kompakten Gerät. Über mehrspurige Vibrationsrinnen gelangt das Schüttgut kontrolliert in die Wägebehälter, wo durch Grobdosierung und Feindosierung eine sehr hohe Genauigkeit bei gleichzeitig hoher Leistung erzielt wird. Neben der exakten Verwiegung ermöglicht die Linearwaage auch die kontinuierliche Beschickung von Verpackungs- und Verarbeitungslinien. Das breite Einsatzspektrum der AViTEQ Linearwaage im Überblick:
- Präzises Dosieren und Wiegen von z.B. Nüssen, Granulaten, Tiefkühlgemüse, Süßwaren und vieles mehr
- Lineare Dosierwaage für die Abfüllung in Verpackungs- und Abfüllanlagen
- Portionierung kleiner und mittlerer Chargen (ab 10 g) mit hoher Genauigkeit
- Gleichmäßige Produktzufuhr für Misch- und Abfüllprozesse
- Flexible Anpassung an verschiedene Produktarten und Hygieneanforderungen
- magnetisch gehaltene Hauptkomponenten zum schnellen Abnehmen und Reinigen
Modularer Aufbau – flexibel kombinierbar
Die Linearwaage besteht aus mehreren Kleinfördergeräten (Vibrationsrinnen), die das Produkt gleichmäßig und schonend in die Wägebehälter einbringen. Durch den modularen Aufbau kann das System erweitert, angepasst und leicht gereinigt werden – perfekt für variierende Produktarten und Hygienestandards.
Hauptkomponenten im Überblick:
- Kleinfördergeräte / Vibrationsrinnen (auch in V2A) für schnelle und genaue Dosierung
- Bunker mit optionaler präziser Füllstandssensorik und Schieber am Auslauf zum Feinjustieren
- werkzeuglos abnehmbarer Wägebehälter
- Touch-HMI-Steuerung für Bedienung und Überwachung der Linearwaage
- Robuste Rahmenkonstruktion für den Dauerbetrieb

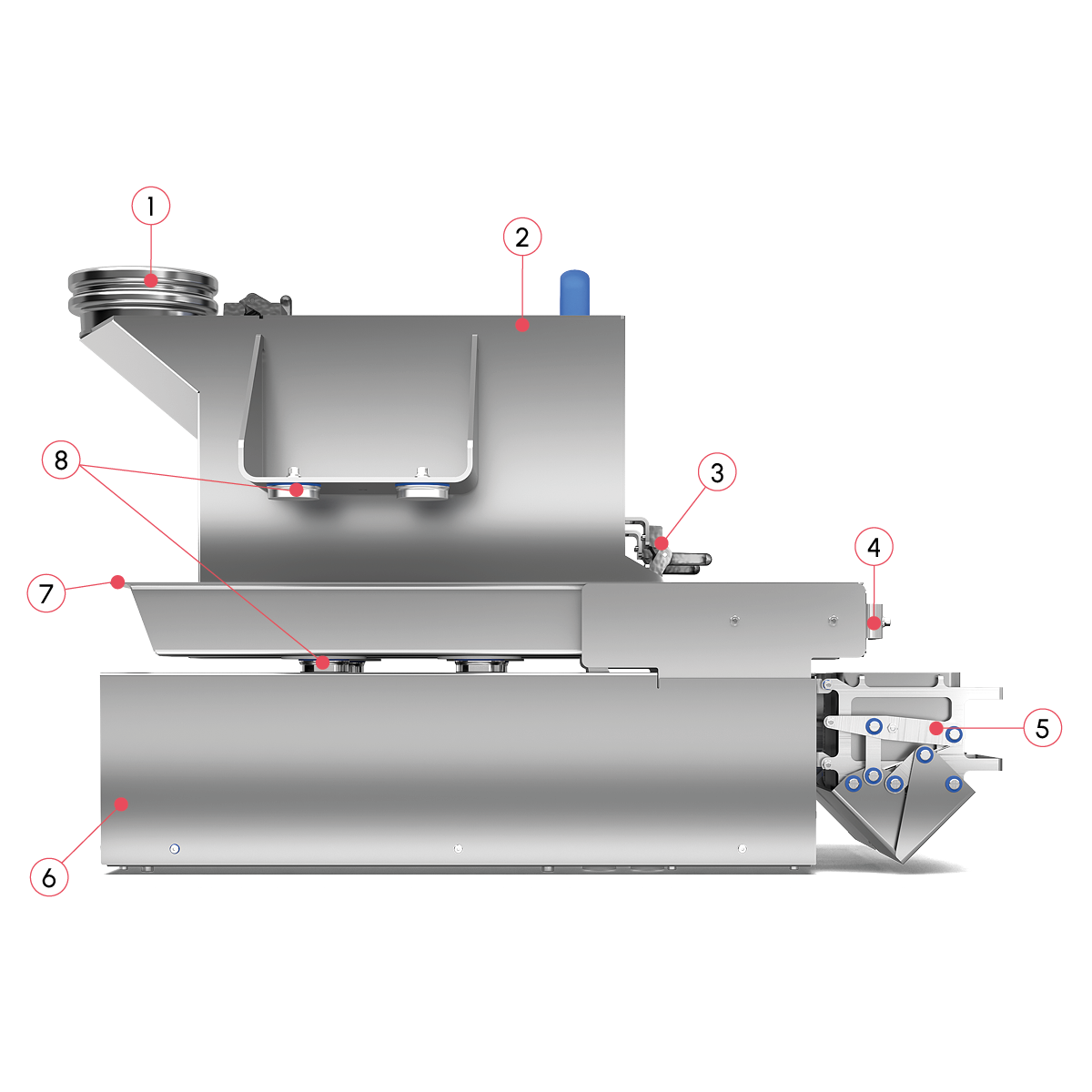

1 Einlaufvarianten: offen, mit Manschette und Klemmprofil oder mit BFM-Stutzen
2 Bunkervarianten (25 l oder mehr): offen oder geschlossen mit Klappe (optional mit Inspektionsstutzen)
3 Schichthöhenschieber mit Schnellverriegelung zur präzisen Feinjustierung des Materialflusses
4 Automatischer Schieber ermöglicht schnelles Verschließen und erhöht die Wiegegenauigkeit
5 Wägebehälter werkzeuglos abnehmbare für schnelle und einfache Reinigung
6 Dosierantrieb (optional aus Edelstahl) verschiedene Schwingfrequenzen, Magnetsystem IP65 und KTL beschichtet
7 Dosierrinnen glatt oder mit Strukturblech, magnetisch gehalten für schnellen Wechsel
8 Magnetaufnahme für den schnellen Wechsel von Bunker und Trog
Materialien
Metall: Edelstahl 1.4301 (AISI 304)
Metall-Oberflächenbehandlung: elektrochemisch poliert oder gestrahlt
Kunststoffe: FDA-Zulassung
Technische Informationen
Finden Sie hier eine Übersicht der technischen Angaben unserer Linearwaage.
| Technische Daten | Angabe | Hinweis |
|---|---|---|
| Anzahl Spuren / Kanäle | 1-spurig, 2-spurig, 4-spurig | Beeinflusst Durchsatz und Flexibilität bei Produktvielfalt |
| Max. Wiegemenge | 10 g – 5 kg pro Kanal | Auch Ausführungen für Kleinmengen <10 g verfügbar |
| Wägebereich / Auflösung | 0,1 g – 5 kg bei 0,1 g Auflösung | Feinauflösende Wägezellen für präzise Dosierung |
| Max. Leistung / Taktzahl | Bis zu 20 Wiegungen / Minute pro Spur 1 | 100 – 10.000, mehr auf Anfrage |
| Genauigkeit / Toleranz | ±0,2 g bei Standardprodukt | Abhängig von Schüttgut (Dichte, Rieselfähigkeit) |
| Trichtervolumen, -details | 25 l pro Spur oder mehr, mit Schichthöhenschieber, magnetisch gehalten, werkzeuglos abnehmbar | Bestimmt Nachfüllintervalle und Pufferung optional: mit Füllstandssensor |
| Materialien / Hygiene | Edelstahl 1.4301 2, lebensmittelecht, CIP, IP65/IP69K optional | FDA-konforme Kunststoffteile, hygienisches Design |
| Schwingfrequenz | Variabel 25 – 100 Hz 3 | Anpassbar an Schütt- Stückgut, hohe Flexibilität |
| Stromversorgung | 230 V, 50/60 Hz | Standardnetzanschluss |
| Rinnendetails / Trogsystem | gebeizt und passiviert, magnetisch gehalten, werkzeuglos abnehmbar | Schnelle Reinigung und Trogwechsel Optional: Elektropoliert, ViwateQ |
| Wägebehälterdetails | gebeizt und passiviert, werkzeuglos abnehmbar | Schnelle Reinigung Optional: Elektropoliert, ViwateQ |
| Bedienung / Schnittstellen | 7″-Touchscreen, SPS-Anbindung, Ethernet/IP | Einfache Linienintegration, benutzerfreundlich |
2 optional in 1.4401 oder 1.4571
3 bei 50 Hz Netzfrequenz
Sonderausführungen auf Anfrage
Individuell ausgelegt – für Ihren Anwendungsfall
Jede AViTEQ Linearwaage wird maßgeschneidert auf die Kundenanforderungen entwickelt. Wichtige Parameter für die Auslegung sind:
- Art und Größe des Förderguts
- Gewünschte Genauigkeit und Dosiercharakteristik
- Durchsatzmenge pro Stunde
- Integration in bestehende Verpackungs- oder Produktionslinien
- Räumliche Gegebenheiten und Einbaumaße
So entsteht eine effiziente und zuverlässige Lösung, die perfekt zu Ihrer Produktion passt.
