Unsere kraftvollen, intelligenten Taktgeber

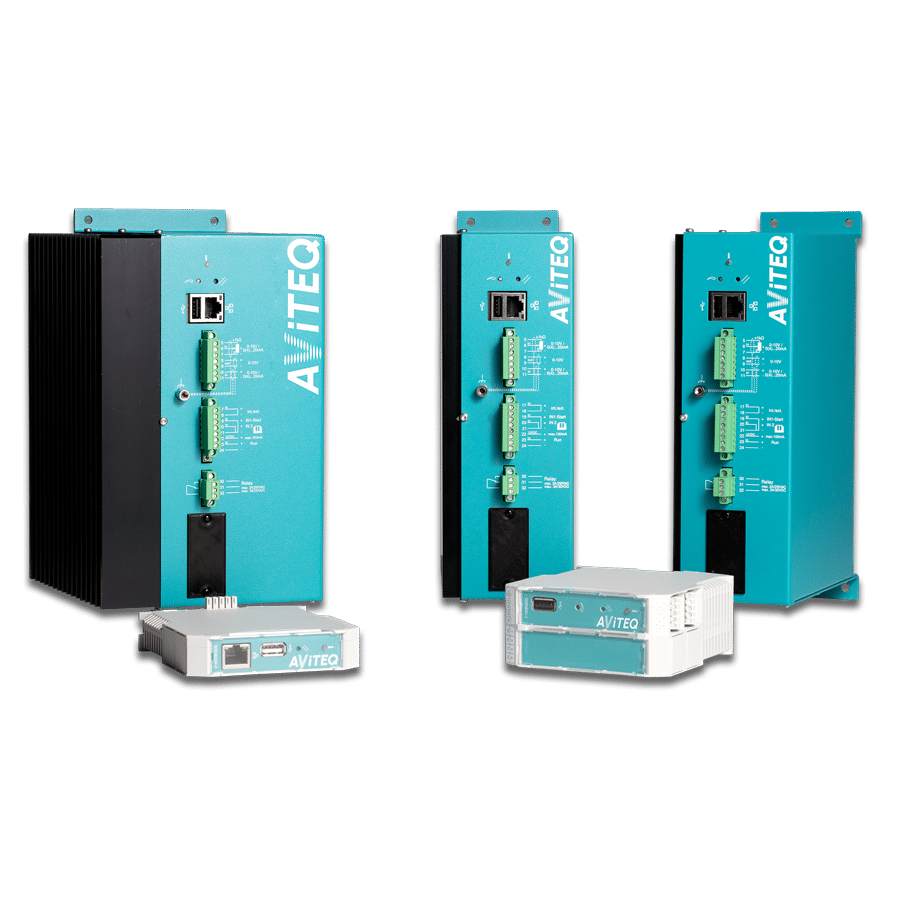

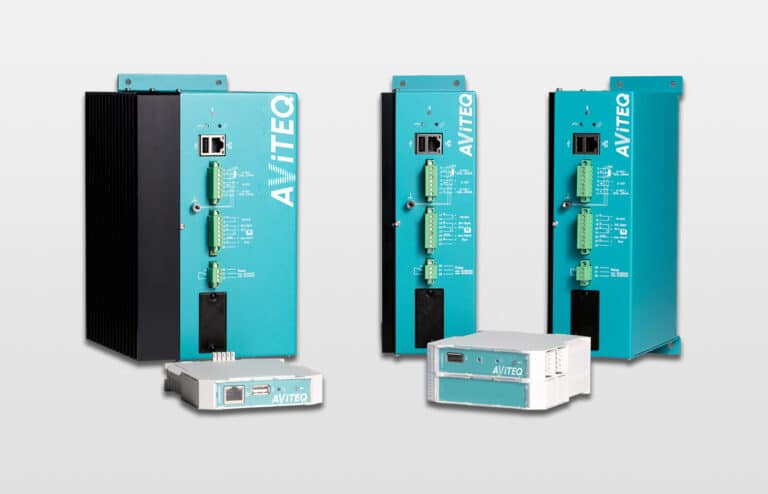

Die Geräte der Baureihe VIBTRONIC®-S SD(E)…-2 sind komplett ausgestattete Thyristorsteller zum Betrieb von elektromagnetischen Vibrationsantrieben. Die smarte Phasenanschnittsteuerung können für Magnetvibratoren sowie Kleinförderantriebe (auch Dosierantriebe genannt) von AViTEQ und Fremdherstellern genutzt werden. Ideal um Schwingsysteme sicher und effizient zu betreiben. Über verschiedene Standard Funktionen lassen sich die Geräte in den unterschiedlichsten Bereichen einsetzen und vielseitig an die Arbeitsumgebung anpassen. Unsere neue Steuerungen ersetzten perfekt unsere alten Baureihen SD(E)…-1, SRA(E), SC(E) und SA(E).
Phasenanschnittsteuerung für Schwingsysteme
Die Phasenanschnittsteuerung VIBTRONIC®-S SD(E)…-2 von AViTEQ regelt die Leistung von Vibrationssystemen präzise und energieeffizient. Dabei wird die Sinuswechselspannung gezielt je nach Schwingfrequenz (25/33/50/100 Hz oder 30/40/60/120 Hz) in entsprechendem Halbzyklus „angeschnitten“, sodass nur der benötigte Anteil der elektrischen Energie an den Antrieb gelangt. Durch den Einsatz moderner Thyristortechnik lässt sich die Schwingungsintensität stufenlos anpassen – von feiner Dosierung bis hin zu voller Förderleistung. Diese Art der Steuerung sorgt für einen gleichmäßigen Materialfluss, reduziert mechanische Belastungen und verlängert die Lebensdauer der Schwingsysteme.
Soviel Ausstattung, wie Sie brauchen.

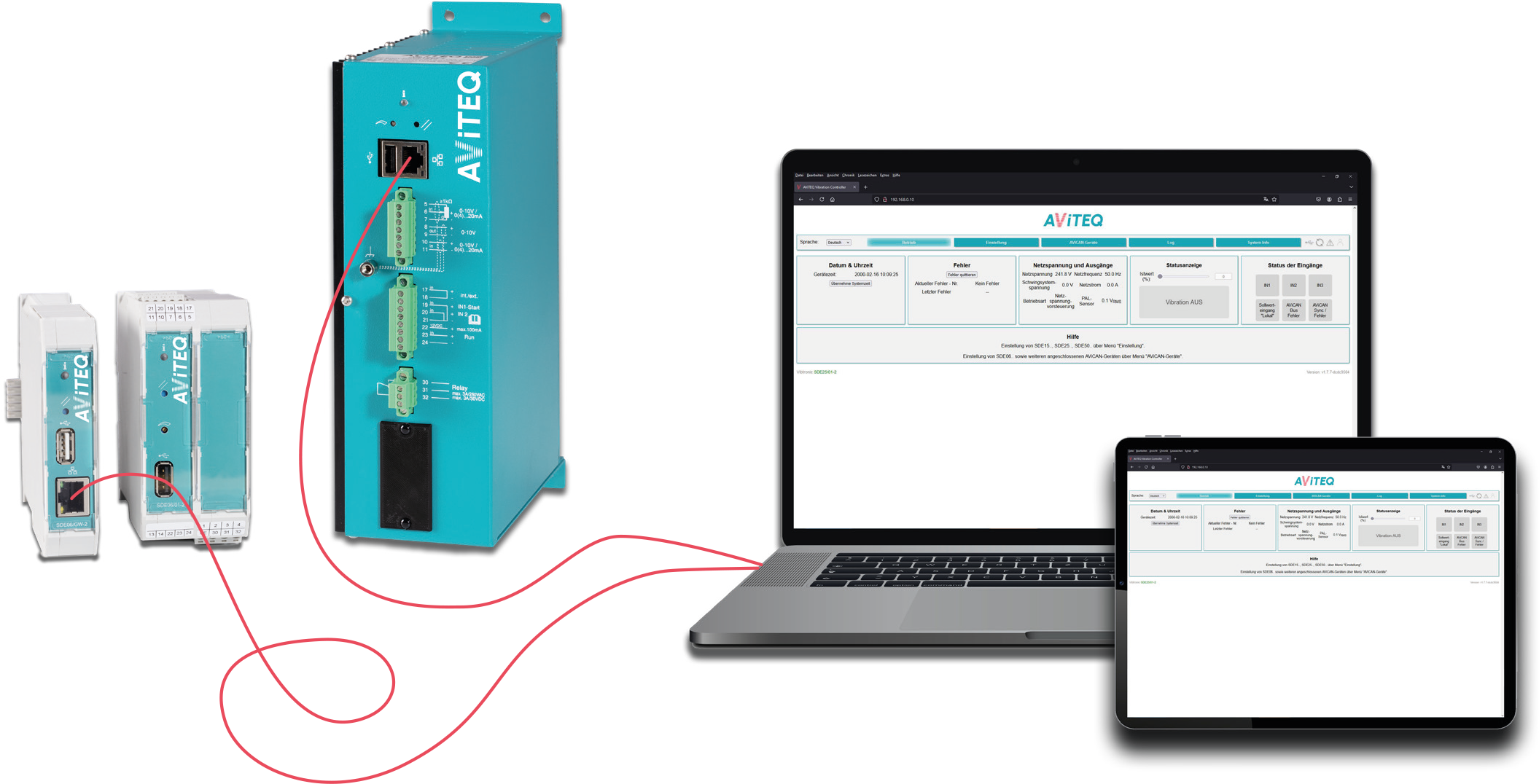

- Digitales Portal zum Parametrieren (AViTEQ-Antriebe vorprogrammiert)
- Historisierung von Fehlern
- Ausgangsspannungs-Regelung
- Sanftanlaufschaltung
- Justieren Ausgangsspannung über integrierten oder separaten Potentiometer
- Master-/Slave-Betrieb (Parallel- und Reversierbetrieb)
- Temperatur- und
Schwingbreitenüberwachung mit zusätzlichem Anschlagschutz
Fit für die Automatisierungstechnik.
- Analog- und Digital-Anschlüsse sowie serieller Schnittstelle Ethernet/LAN
- Integrierter Relaisausgang für Fernüberwachung
- mehrfache Freigaben wahlweise durch Schalter (Dauer- oder Wechselkontakt, potentialfrei)
oder Spannungssignal (+24 VDC) - Externe Führungsgrößen wahlweise: 0-10 VDC, 0-20 mA oder 4-20 mA (umschaltbar)
- LED zur Anzeige der Betriebszustände
Flexibel. Und paßt überall.
- im 50Hz und 60Hz Netz einsetzbar
- Schwingfrequenzen von 25-120 Hz Netzspannungen von 100-600V
- Kompakte Gehäuse für kleinsten Raumbedarf
- zahlreiche, einstellbare Parameter zur individuellen Anpassung an Kundenanforderungen
Technik und Service: nur vom Feinsten.
- schnellen Problemerkennung durch AViTEQ dank digitale Historisierung von Fehlern
- Abspeichern und Einlesen von eingestellten Parameterdaten
- Stillstandsminimierung durch Sicherheitslagerbestand bei AViTEQ
- Anwendungsberatung und Service Hotline
- Servicetechniker vor Ort
- Reparaturen inhouse
Technische Informationen
Finden Sie hier genauere technische Angaben unserer Phasenanschnittsteuerung SD(E) für Schwingsysteme.

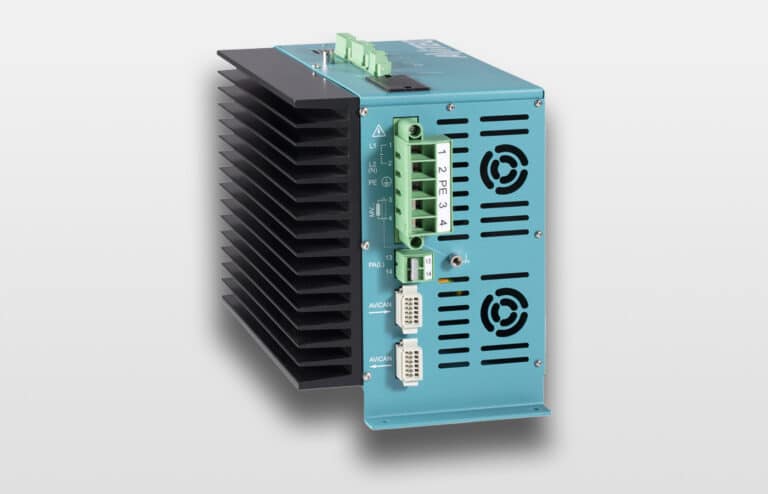

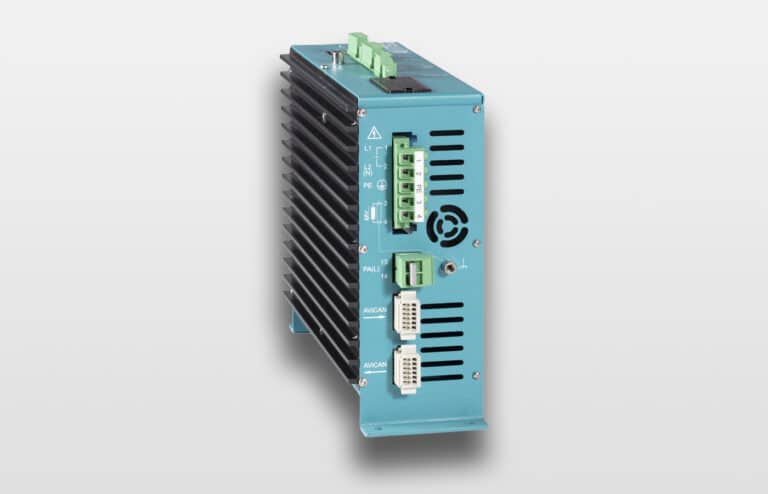

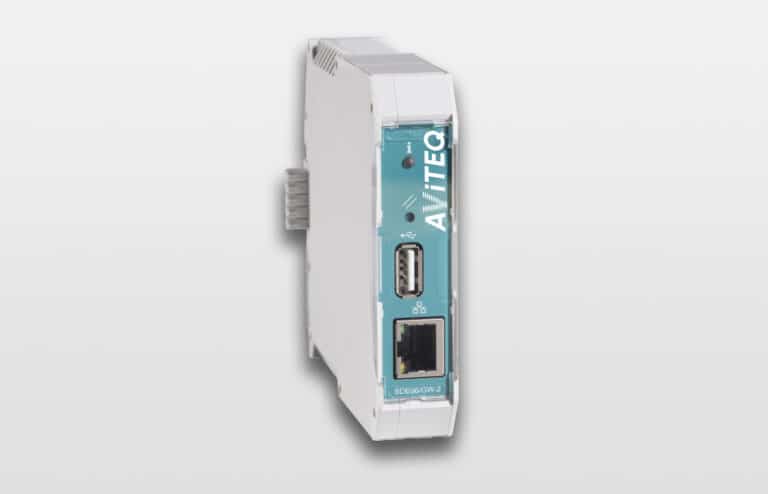

| Parameter | SDE06/…-2 SDE06/GW-2 (optional) | SDE15/…-2 | SDE25/…-2 | SDE50/…-2 |
|---|---|---|---|---|
| Netzfrequenzen | 50 Hz und 60 Hz | 50 Hz und 60 Hz | 50 Hz und 60 Hz | 50 Hz und 60 Hz |
| Schwingfrequenzen bei 50Hz-Netz | 25, 33, 50 und 100 Hz | 25, 33, 50 und 100 Hz | 25, 33, 50 und 100 Hz | 25, 33, 50 und 100 Hz |
| Schwingfrequenzen bei 60Hz-Netz | 30, 40, 60 und 120 Hz | 30, 40, 60 und 120 Hz | 30, 40, 60 und 120 Hz | 30, 40, 60 und 120 Hz |
| Netzspannung | 100 – 250 V | 100 – 250 V | 100 – 250 V | – |
| – | 380 – 600 V | 380 – 600 V | 380 – 600 V | |
| Grenzstrom, max | 6 A | 15 A | 25 A | 50 A |
| Sollwertvorgabe | Poti, 0-10 VDC, 0-20 mA oder 4-20 mA (umschaltbar) | |||
| Umgebungstemp. | Einbauversion -5 bis +45 °C | |||
| Schutzart | Einbauversion: IP 20; Gehäuseausführung: IP 65 auf Anfrage | |||
| Abmessungen (B x H x T) | 45×115.5×110 mm | 75x244x194 mm | 80x244x194 mm | 141x250x194 mm |
| Gewicht | 288 g | 2,2 kg | 2,6 kg | 4,2 kg |
| Betriebsarten | Single-Mode: Spannungsvorsteuerung oder Schwingweitenregelung Master-Slave: Reversiere oder Parallele | |||
| Zusatzfunktion | – einstellbarer Sanftanlauf (Ein- und Auslauf) – mit Füllstandsteuerung/Stauschaltung | |||
| Zulassungen / Konformität | CE-Kennzeichnung nach Niederspannungsrichtlinie 2014/35/EU CE-Kennzeichnung nach EMV-Richtlinie 2014/30/EU CSA/UL (in Planung) | |||
| Zulässige Toleranzen | bei Netzspannung 100 – 250 V: -15% / +6% | |||
| bei Netzspannung 380 – 600 V: -15% / +4% | ||||
| Netzfrequenz: +/-0,5% (Einstellbar) | ||||
| Anschlüsse | – Analog und Digital – Ethernet (nur in Verbindung mit Gateway SDE06/GW-2) – USB-A für Software- und Parameterupdates | – Analog und Digital – Ethernet-/LAN-Buchse 100BaseT mit Auto-MDI (RJ45-Buchse) – USB-A für Software- und Parameterupdates – AViCAN-Buchse (2x) |
Weiterführende Informationen
Laden Sie sich hier mehr Informationen zu unserem Produkt herunter.
| Broschüre Steuerungstechnik | download |
| Technische Spezifikation | download |
| Wikipedia-Artikel zur Phasenanschnittsteuerung | Link |
Wir ersetzen perfekt
AViTEQ bietet dank langjähriger Erfahrung passende Ersatzteile auf dem neuesten Stand der Technik – sogar für Marken, die es im Markt nicht mehr gibt.
